WO 2004/069472 A1, 19.08.2004. DE 10144644 A1, 10.04.2003. EP 1044764 A, 18.10.2000. RU 2240218 C2, 20.11.2004. SU 829408 A, 18.05.1981. SU 1328161 A1, 07.08.1987.
Имя заявителя:
ЭРВИН ЮНКЕР МАШИНЕНФАБРИК ГМБХ (DE)
Изобретатели:
ЮНКЕР Эрвин (DE)
Патентообладатели:
ЭРВИН ЮНКЕР МАШИНЕНФАБРИК ГМБХ (DE)
Приоритетные данные:
25.07.2007 DE 102007034706.7
Реферат

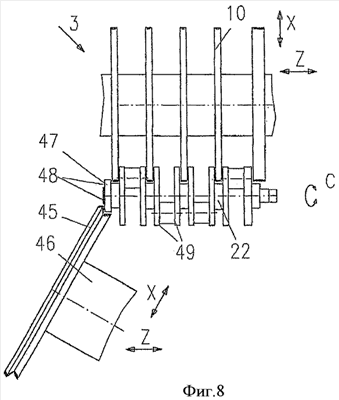

Изобретение относится к машиностроению и может быть использовано для одновременного шлифования нескольких коренных и шатунных подшипников и/или центральных и концевых участков коленчатых валов. Шлифование осуществляют на шлифовальном центре, имеющем первую и вторую секции. Первая секция предназначена для шлифования коренных подшипников несколькими шлифовальными кругами. Вторая секция - для шлифования шатунных подшипников двумя шлифовальными кругами, установленными в двух шпинделях. Последние смонтированы на общем крестовом суппорте. Первый шлифовальный шпиндель установлен на суппорте неподвижно в направлении поперечной подачи, а второй с возможностью перемещения в диапазоне ±0,2 мм относительно первого шпинделя для корректировки отклонений размера или круглости двух обрабатываемых шатунных подшипников. Данную корректировку осуществляют на заключительном этапе шлифования путем отдельного управления вторым шлифовальным шпинделем по результатам регистрации упомянутых отклонений измерительными устройствами. Для шлифования концевых участков предусмотрен установленный с наклоном профилированный шлифовальный круг. В результате упрощается управление процессом шлифования, обеспечивается высокое качество обрабатываемых коленчатых валов при уменьшении занимаемой шлифовальным центром площади. 2 н. и 17 з.п. ф-лы, 10 ил.
