СПОСОБ ВНУТРЕННЕГО ШЛИФОВАНИЯ

Номер публикации патента: 2182531

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000101135/02		Получить полное описание патента

Реферат

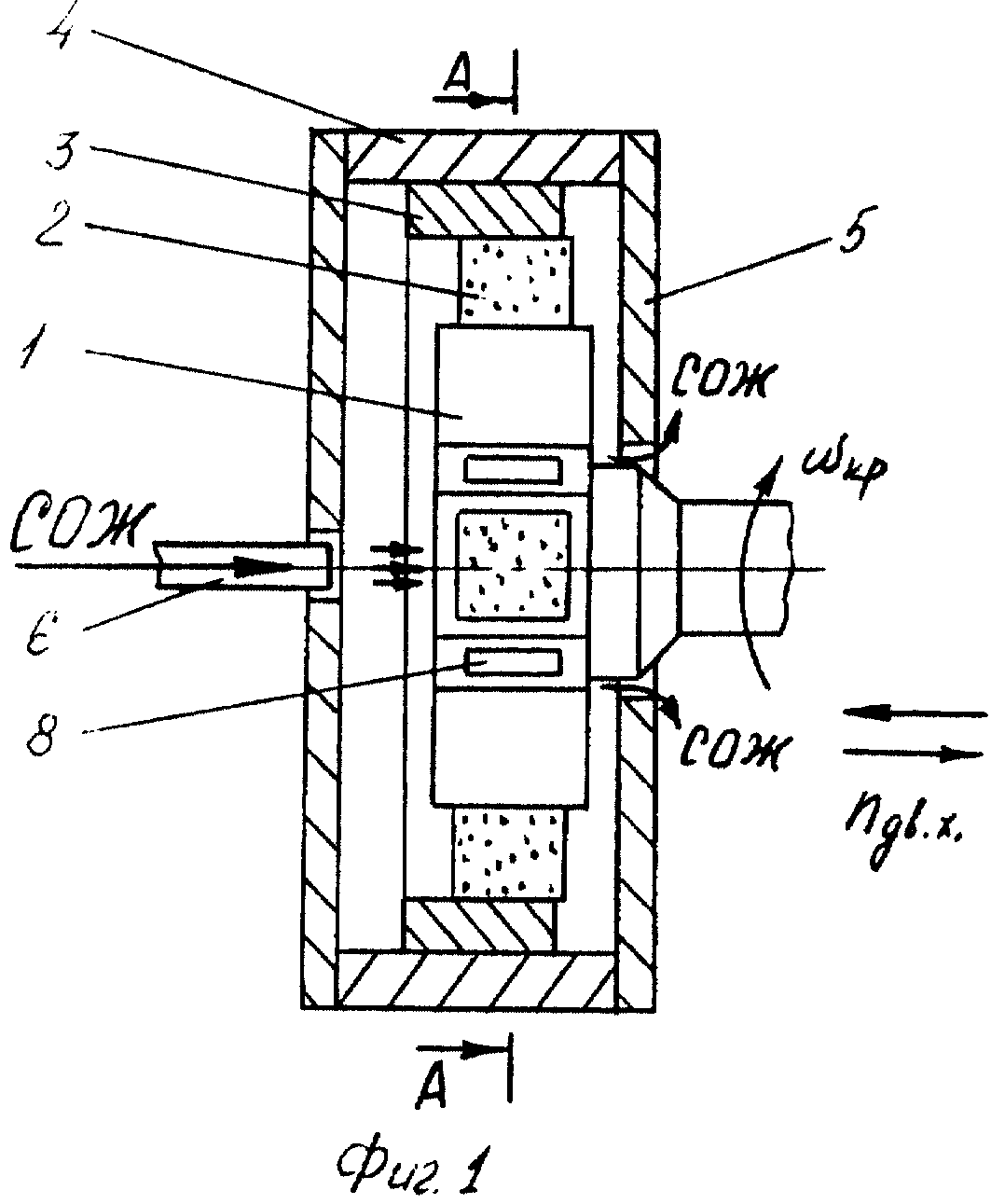

Изобретение относится к области машиностроения и может быть использовано при шлифовании вращающихся или неподвижно закрепленных заготовок с охлаждением. Перед шлифованием правят круг, выдвинув его сегменты на максимальный диаметр, превышающий диаметр обрабатываемой поверхности заготовки. Вводят невращающийся круг в емкость с расположенной в ней кольцевой заготовкой. Закрывают крышку емкости и включают подачу СОЖ. Сообщают кругу возвратно-поступательные движения и вращение и, при возможности, вращение заготовке. Производят черновую, получистовую, чистовую и отделочную обработку заготовки, ступенчато уменьшая частоту вращение круга. Затем выключают вращение круга и прочие движения формообразования. Выключают подачу СОЖ, открывают емкость, отводят круг, извлекают готовую деталь и промывают емкость для удаления из нее отходов обработки. При этом используют проточную емкость с оcевыми отверстиями в ее торцах для подвода и слива СОЖ вдоль оси вращения заготовки. Подвод СОЖ к зоне обработки осуществляют от неподвижно закрепленного трубопровода через осевое отверстие в торце емкости, через внутреннюю полость сборного абразивного инструмента и через каналы между режущими сегментами круга. Такие действия позволяют повысить качество деталей и производительность процесса внутреннего шлифования за счет существенного повышения давления и скорости течения СОЖ на обрабатываемой поверхности и в зоне резания. 4 з.п. ф-лы, 3 ил.
