SU 1599178 A1, 15.10.1990. SU 1763149 A, 23.09.1992. SU 248516 A, 10.12.2003. RU 2215639 C1, 10.11.2003. US 3703055 A, 21.11.1972.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Московский Государственный Технологический Университет "СТАНКИН"(ФГБОУ ВПО МГТУ "СТАНКИН") (RU)
Изобретатели:
Петухов Юрий Евгеньевич (RU) Водовозов Александр Алексеевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования Московский Государственный Технологический Университет "СТАНКИН"(ФГБОУ ВПО МГТУ "СТАНКИН") (RU)
Реферат

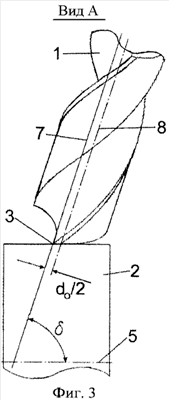

Изобретение относится к области машиностроения и может быть использовано при заточке спиральных сверл. Способ включает позиционирование сверла относительно шлифовального круга прямого профиля с последующим перемещением сверла и согласованным вращением в процессе заточки. Позиционирование сверла осуществляют таким образом, что режущую кромку располагают перпендикулярно к оси вращения шлифовального круга по касательной к его рабочей поверхности, а плоскость, которая проходит через режущую кромку и параллельна оси сверла, расположена под углом относительно оси вращения шлифовального круга, который определяют по приведенной расчетной формуле и который зависит от геометрических параметров сверла. После чего сверло поворачивают вокруг режущей кромки сверла и перемещают вдоль нее и рабочей поверхности шлифовального круга. Заточку осуществляют в направлении от периферии сверла к его центру. Обеспечивается выравнивание износа сверла за счет управления в процессе заточки распределением задних углов вдоль режущей кромки сверла. 3 ил.
