SU 1743811 A1, 30.06.1992. RU 2215639 C1, 10.11.2003. SU 135359 A, 01.01.1961. SU 933391 A, 07.01.1982. SU 1634448 A1, 15.03.1991. FR 2358240 A, 10.02.1978.
Имя заявителя:
Кутепов Владимир Иванович (RU)
Изобретатели:
Кутепов Владимир Иванович (RU)
Патентообладатели:
Кутепов Владимир Иванович (RU)
Реферат

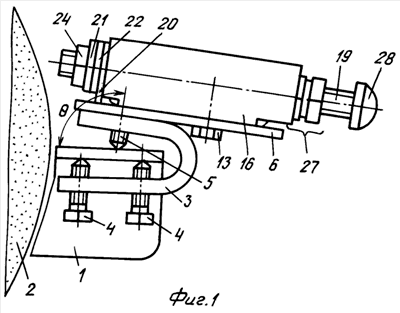

Приспособление содержит сверлодержатель и основание в виде скобы. На одной стороне скобы размещена поперечная опора, а на другой - винты, оси которых расположены по разные стороны плоскости симметрии поперечной опоры. По другому варианту приспособление содержит сверлодержатель и основание, выполненное в виде двух губок, взаимодействующих с винтом или винтами и разрезным хомутом, насаженным на винт с возможностью поворота вокруг винта и перемещения вдоль винта. По третьему варианту приспособление содержит сверлодержатель с базовым элементом, передним и боковым упорами. Сверлодержатель выполнен в виде платформы с размещенной на ней с возможностью перемещения и поворота кареткой, а базовый элемент выполнен в виде призмы, одна полка которой образована платформой, а другая - кареткой. По четвертому варианту приспособление содержит сверлодержатель с передним и боковым упорами и снабжено штоком с упругим элементом. Упоры размещены на штоке с возможностью перемещения вместе с ним вдоль оси затачиваемого сверла и упругого возврата от шлифовального круга. Технический результат: упрощение конструкции, повышение ее технологичности, быстросъемности и компактности, возможность установки на подручнике электроточила и заточки широкого диапазона различных типоразмеров сверл и буров. 4 н. и 5 з.п. ф-лы, 3 ил.
