| СПОСОБ ЗАТОЧКИ РЕЖУЩЕГО ЛЕЗВИЯ ИНСТРУМЕНТА |  |
Номер публикации патента: 2165838 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B24B003/36 | | Аналоги изобретения: | SU, 1816655 A1, 2305.1993. SU, 1673400 A1, 30.08.1991. RU, 2023574 C1, 30.11.1994. EP, 0418163 A1, 20.03.1991. DT, 2616888 A1, 27.10.1977. DT, 1296545, 29.05.1969. FR, 2236352 A5, 07.03.1975. FR, 2375001 A1, 25.08.1978. US, 3751855, 14.08.1973. US, 3881889, 06.05.1975. US, 3882642, 13.05.1975. ЯКИМОВ А.В. Оптимизация процесса шлифования. - М.: Машиностроение, 1975, с.29. |
| Имя заявителя: | Ульяновский государственный технический университет | | Изобретатели: | Худобин Л.В.
Хусаинов А.Ш. | | Патентообладатели: | Ульяновский государственный технический университет |
Реферат | |

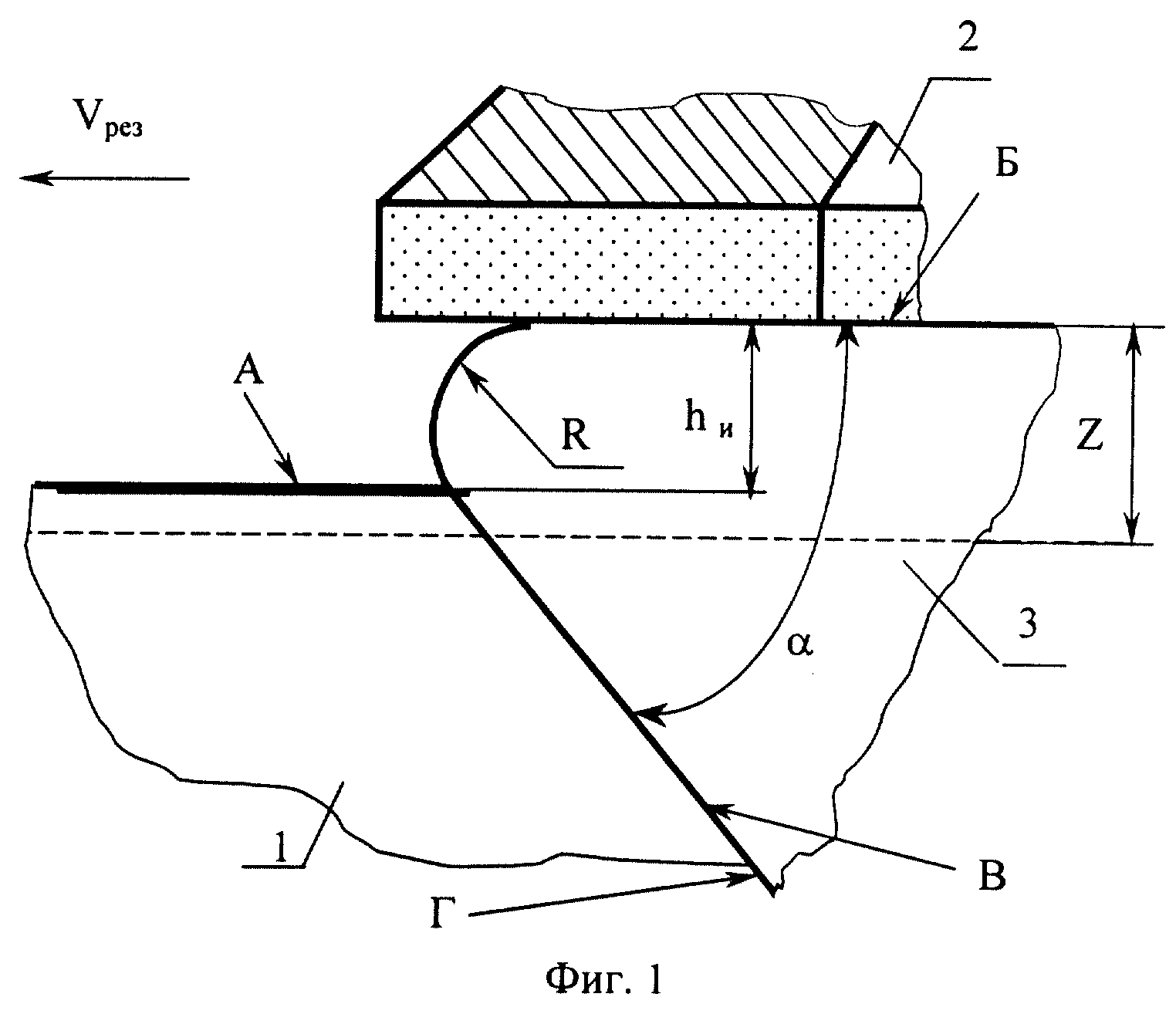

Изобретение относится к металлообработке и может быть использовано при заточке лезвийного инструмента. В предлагаемом способе необрабатываемую смежную поверхность лезвия сопрягают с базовой поверхностью основания, выполненного в виде геометрического тела клиновидной формы с плоскими базовой и свободной поверхностями. Свободную поверхность основания при наладке станка располагают ниже подлежащей обработке поверхности лезвия на величину hи, меньшую снимаемого при заточке припуска Z на величину припуска, оставляемого на окончательную заточку или доводку, и шлифуют сначала только поверхность лезвия инструмента, а после снятия основной части припуска Z шлифуют совместно обе поверхности - основания и инструмента. Способ позволяет повысить качество и производительность заточки лезвийного инструмента шлифовальным кругом, обеспечивает отсутствие заусенца на режущей кромке, интенсифицирует процесс теплопередачи из лезвия затачиваемого инструмента в основание. 3 ил.
|
