Государственное Образовательное Учреждение Высшего Профессионального Образования Московский Государственный Технологический Университет "Станкин" (RU)
Изобретатели:
Мартинов Георги Мартинов (RU) Синопальников Вадим Александрович (RU) Григорьев Антон Сергеевич (RU)
Патентообладатели:
Государственное Образовательное Учреждение Высшего Профессионального Образования Московский Государственный Технологический Университет "Станкин" (RU)
Реферат

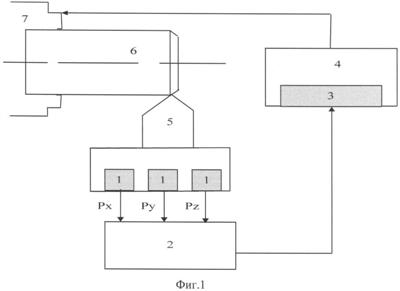

Устройство включает приемники входных сигналов и вычислитель со средствами входа и выхода, причем приемники входных сигналов подсоединены к средствам входа, а один из выходов подключен к программируемому логическому контроллеру системы ЧПУ станка. Приемники входных сигналов выполнены в форме трех тензометрических датчиков, которые подсоединены к соответствующим входам вычислителя и функционально обеспечивают измерение составляющих сил резания по осям Рх, Py, Pz, причем средства входа и выхода вычислителя выполнены в виде трех входов и двух выходов, причем первый выход вычислителя функционально обеспечивает формирование команд для управления системой ЧПУ станка, а второй выход вычислителя функционально обеспечивает визуализацию информации, причем вычислитель выполнен с модулем сопряжения с тензометрическими датчиками с тремя входами и одним выходом, модулем обработки информации с одним входом и одним выходом, модулем прогнозирования с одним входом и одним выходом, модулем формирования управляющих команд для системы ЧПУ станка с одним входом и одним выходом, модулем графического интерфейса пользователя с двумя входами и одним выходом, в котором первый, второй и третий входы вычислителя образованы соответствующими входами модуля сопряжения с тензометрическими датчиками, а первый выход вычислителя образован выходом модуля формирования управляющих команд для системы ЧПУ. При этом модуль сопряжения с тензометрическими датчиками, модуль обработки информации, модуль прогнозирования и модуль формирования управляющих команд для системы ЧПУ станка соединены последовательно, а в модуле графического интерфейса пользователя первый и второй входы подсоединены соответственно к выходам модуля обработки информации и модуля прогнозирования, причем выход модуля графического интерфейса пользователя образует второй выход вычислителя. Технический результат: управление процессом металлообработки с учетом процесса износа режущего инструмента в реальном времени. 5 ил.
