Государственное образовательное учреждение Высшего профессионального образования Курский государственный технический университет (RU)
Реферат

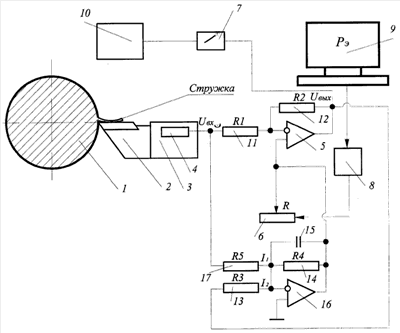

Изобретение относится к области машиностроения, а в частности к системам управления машиностроительным оборудованием с ЧПУ при обработке деталей в режиме реального времени. Устройство содержит резец, резцедержатель, датчик силы резания, операционный усилитель, резистор, коммутатор, контроллер, компьютер и устройство удаления пыли и стружки. Выход второго резистора подключен к первому входу первого операционного усилителя. Второй вход первого операционного усилителя соединен с первым резистором и выходами второго операционного усилителя, конденсатора и пятого резистора. Вход контроллера соединен с выходом компьютера, а выход первого операционного усилителя подключен к входам четвертого резистора и коммутатора, соединенного с устройством удаления пыли и стружки. Техническим результатом является обеспечение высокой точности обработанных поверхностей деталей на оборудовании с ЧПУ. 1 ил.
