Государственное образовательное учреждение высшего профессионального образования "Тверской государственный технический университет" (RU)
Изобретатели:
Архаров Анатолий Павлович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Тверской государственный технический университет" (RU)
Реферат

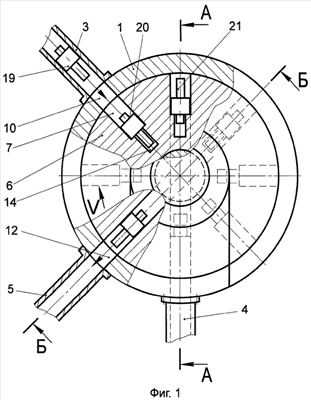

Изобретение относится к машиностроению, в частности к автоматизации технологических процессов. Устройство содержит наклонно установленный корпус с закрепленной на нем неподвижной центральной пробкой, приемный лоток, закрепленный на верхней части корпуса, отводящий лоток и желоб. Последние закреплены на нижней части корпуса. Кольцо, установленное на корпусе, выполнено с радиальными пазами и сопряжено с корпусом и центральной пробкой и имеет возможность вращения вокруг ее оси от закрепленного на корпусе привода. В корпусе выполнены окна и проем, а в центральной пробке - радиальный канал и сопряженная с ним выемка, тоннель и сопряженный с ним вырез. На дне каждого радиального паза выполнено гнездо с полуоткрытой канавкой. В результате работы устройства стержень, независимо от занимаемого положения, транспортируется в радиальном пазу кольцом. При совмещении радиального паза с вырезом неправильно ориентированный стержень не задерживается гнездом и полуоткрытой канавкой, переориентируется опрокидыванием в вырез и по тоннелю удаляется в отводящий лоток, а правильно ориентированный стержень задерживается гнездом, транспортируется до совмещения радиального паза и гнезда с выемкой, опускается в нее и по радиальному каналу смещается в желоб. Обеспечивается расширение технологических возможностей устройства для вторичной ориентации ступенчатых стержней. 3 ил.
