| УСТРОЙСТВО ДЛЯ ПРОСТРАНСТВЕННОЙ ОРИЕНТАЦИИ ИЗДЕЛИЙ |  |
Номер публикации патента: 2177865 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B23Q003/18 B23Q001/25 | | Аналоги изобретения: | SU 1719760 А2, 15.03.1992. SU 1787096 А3, 07.01.1993. SU 1247223 А1, 30.07.1986. SU 1553309 А1, 30.03.1990. RU 2028908 С1, 20.02.1995. US 4286778, 01.09.1981. ЕР 0418193 А2, 22.08.1990. |
| Имя заявителя: | Открытое акционерное общество "Экспериментальный научно-исследовательский институт металлорежущих станков" | | Изобретатели: | Куликов В.А.
Нечецкий Б.Д.
Якунин В.А.
Ашкиназий Я.М.
Раховский В.И.
Чеглаков А.В.
Писарев С.А. | | Патентообладатели: | Открытое акционерное общество "Экспериментальный научно-исследовательский институт металлорежущих станков"
Общество с ограниченной ответственностью "Инсмат Технология" |
Реферат | |

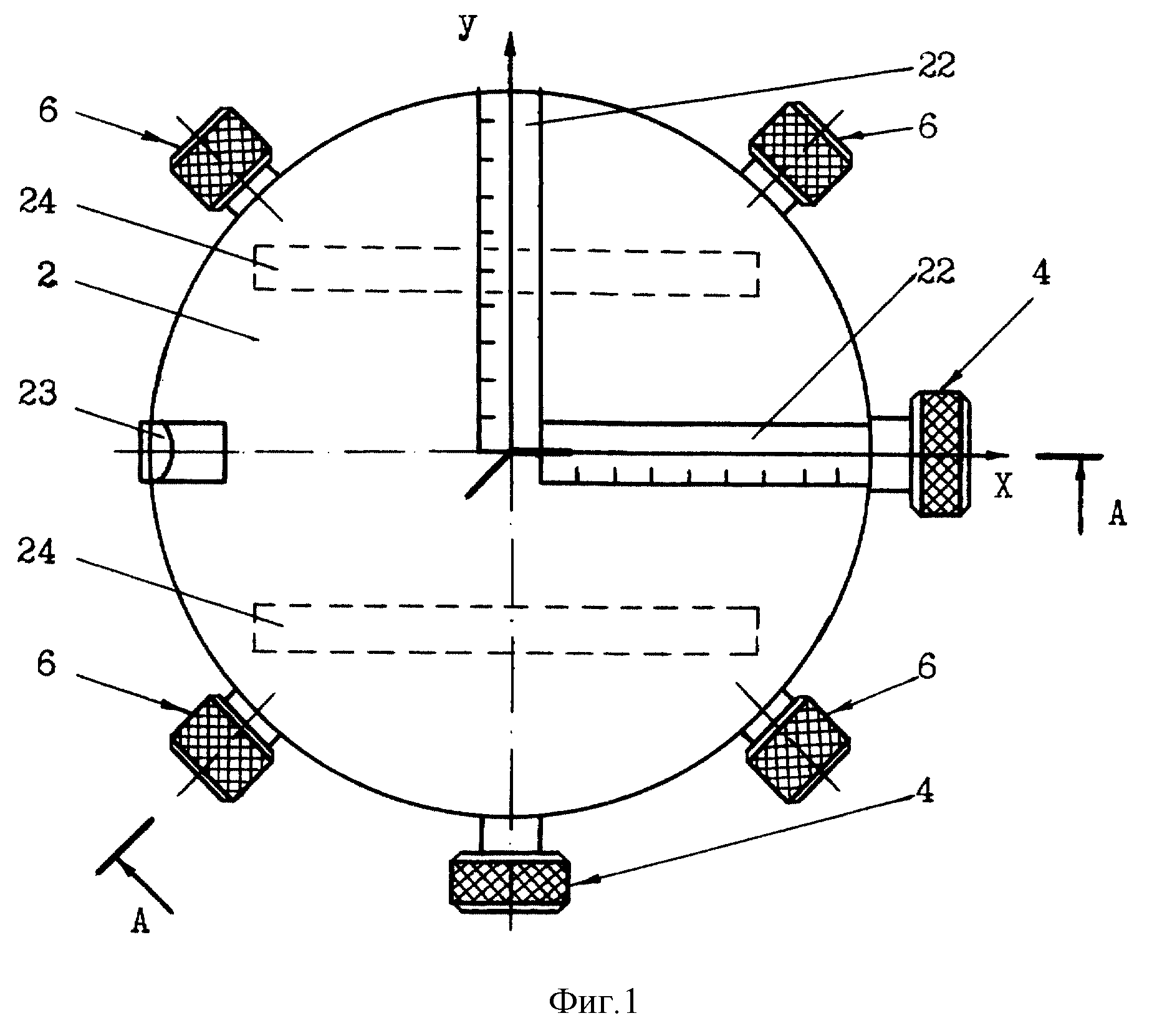

Изобретение относится к машиностроению и может быть использовано для пространственной ориентации объектов, например, в качестве юстировочного стола для прецизионной обработки деталей на металлорежущих станках. Устройство для пространственной ориентации изделий содержит упруго связанные между собой базовый элемент (Э)1 и пространственно ориентируемый установочный Э2 с расположенными между ними центральным и регулируемыми периферийными опорными узлами 3 и 4 со сферическими опорными Э5, а также средства фиксации заданного пространственного положения установочного Э2. Центры сферических опорных Э5 каждого опорного узла 3 и 4 размещены в вершинах треугольника, преимущественно - прямоугольного. Каждый периферийный опорный узел 4 выполнен в виде двух полусфер 14 и 15, между сферическими поверхностями которых размещен с возможностью перемещения регулировочный элемент 16 с клиновым профилем. Одна из упомянутых полусфер 14 жестко закреплена на базовом Э1, а другая полусфера 15 кинематически связана с Э1 посредством подпружиненного рычага 17. Средства фиксации пространственного положения установочного Э2 выполнены в виде расположенных по периферии устройства, по меньшей мере, трех фиксирующих узлов 6. Использование устройства обеспечивает надежную жесткую фиксацию пространственного положения закрепляемого на нем изделия. 1 з. п. ф-лы, 2 ил.
|
