RU 2282080 С1, 20.08.2006. RU 2362060 С1, 20.07.2009. JP 2007315407 А, 06.12.2007. US 4101102 А, 18.07.1978. DE 4029490 С, 17.06.1992.
Имя заявителя:
Кочетов Олег Савельевич (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Сабиров Фан Сагирович (RU) Козочкин Михаил Павлович (RU) Шестернинов Александр Владимирович (RU) Шестернинов Владимир Александрович (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU)
Реферат

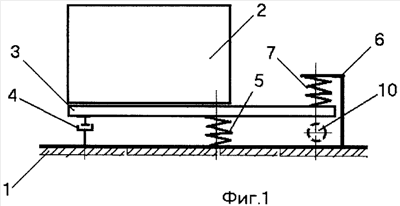

Изобретение относится к машиностроению и может быть использовано для виброизоляции технологического оборудования со смещенным центром масс, например станки токарной группы, ткацкие станки, платформы вентиляционных агрегатов и др. Виброизолирующая система для станков содержит, по крайней мере, четыре виброизолятора и платформу, на которой крепится виброизолируемый станок и которая опирается на два вертикально расположенных виброизолятора и демпфирующий элемент, расположенные под платформой. Виброизоляторы имеют разную жесткость и связаны с опорными элементами оборудования. Один виброизолятор расположен над свободным концом платформы и закреплен другим торцом на рычаге, имеющем Г-образное сечение в вертикальной плоскости и П-образное в сечении горизонтальной плоскостью. Каждый из виброизоляторов имеет полости, образованные плоскими упругими коаксиально расположенными кольцами, внешнего и внутреннего с центральным отверстием, расположенными в параллельных горизонтальных плоскостях, жестко соединенных между собой посредством, по крайней мере, двух упругих элементов. Упомянутые полости заполнены упруго-демпфирующим сетчатым элементом. Сетчатый элемент выполнен армированным из сетчатого каркаса, залитого эластомером, например полиуретаном. В результате обеспечивается повышение эффективности виброизоляции в резонансном режиме и упрощение конструкции и монтажа. 4 ил.
