US 6913515 B2, 31.03.2001. SU 365212 A1, 08.01.1973. SU 1609611 A1, 30.11.1990.
Имя заявителя:
ДЖЕНСЕН Роберт М. (US)
Изобретатели:
ДЖЕНСЕН Роберт М. (US)
Патентообладатели:
ДЖЕНСЕН Роберт М. (US)
Приоритетные данные:
13.11.2006 US 60/865,537 08.11.2007 US 11/937,231
Реферат

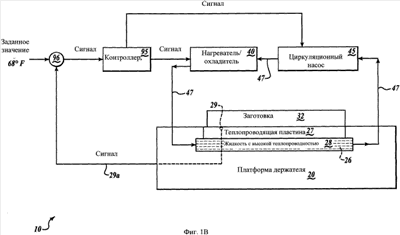

Изобретение относится к машиностроению и может быть использовано для крепления заготовок с высоким коэффициентом теплового расширения на станке для прецизионной сухой механической обработки заготовок для их точной сборки. Для этого используются держатели, демпфирующие вибрации, с низкой теплопроводностью, с низким коэффициентом теплового расширения из полимерного композитного материала для демпфирования колебаний станка и вибрации при точном жестком удерживании заготовки в положении вакуумными и/или механическими зажимами во время механической обработки. Каналы охлаждающей жидкости, имеющие пластины с высокой теплопроводностью в контакте с заготовкой, передают тепловую энергию от нее/к ней для поддержания ее изотермической при механической обработке, контроле и сборке, устраняя размерные изменения и увеличивая воспроизводимость процесса. Система использует вакуумный и жидкостный насосы, нагреватель(и)/охладитель, температурный(е) датчик(и) и регулятор(ы) для достижения механической обработки с высокоточным размерным допуском, которая уменьшает ошибочное расположение и затраты на сборку. Система также применима для охлаждения линейного асинхронного двигателя станка. Обеспечивается сокращение времени цикла обработки и улучшение чистовой обработки поверхности, которая исключает ручную доработку. 4 н. и 13 з.п. ф-лы, 10 ил.
