RU 2173625 C1, 20.09.2001. SU 1657331 A1, 23.06.1991. US 4834353 A, 30.05.1989.
Имя заявителя:
ООО Научно-производственный центр "Лазеры и аппаратура ТМ" (RU)
Изобретатели:
Сапрыкин Леонид Григорьевич (RU) Рокачевский Олег Анатольевич (RU)
Патентообладатели:
ООО Научно-производственный центр "Лазеры и аппаратура ТМ" (RU)
Реферат

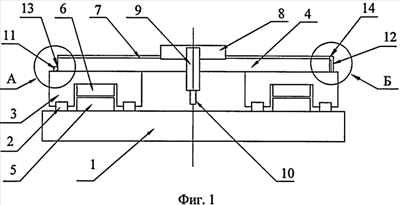

Изобретение относится к области машиностроения, а именно к устройствам, обеспечивающим линейное перемещение обрабатываемого изделия по двум взаимоперпендикулярным осям. Координатный стол содержит модуль продольного и поперечного перемещения. Модуль продольного перемещения состоит из основания 1 с направляющими 2, портала, выполненного в виде взаимодействующих с направляющими кареток 3, балки 4 и приводов кареток, каждый из которых может быть выполнен в виде линейного двигателя с индуктором 5 и якорем 6. Модуль поперечного перемещения выполнен в виде размещенных на балке 4 портала направляющих 7, взаимодействующей с направляющими 7 каретки 8, привода каретки и скрепленной с кареткой головки 9 с рабочим органом 10. Привод каретки модуля поперечного перемещения может быть выполнен в виде линейного двигателя с индуктором и якорем. Координатный стол снабжен скрепленными с каретками 3 модуля продольного перемещения гибкими элементами 11, 12, противоположные концы которых скреплены с нижней и верхней частями соответствующих торцов 13 и 14 балки 4. Обеспечивается повышение точности позиционирования при одновременном упрощении конструкции. 3 ил.
