RU 2325565 C1, 27.05.2008. RU 2362058 C1, 20.07.2009. SU 562681 A1, 25.06.1977. US 4479681 A, 30.10.1984.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Сибирский федеральный университет" (СФУ) (RU)
Изобретатели:
Шатохин Станислав Николаевич (RU) Шатохин Сергей Станиславович (RU) Шатохина Анна Сергеевна (RU) Яськов Максим Евгеньевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Сибирский федеральный университет" (СФУ) (RU)
Реферат

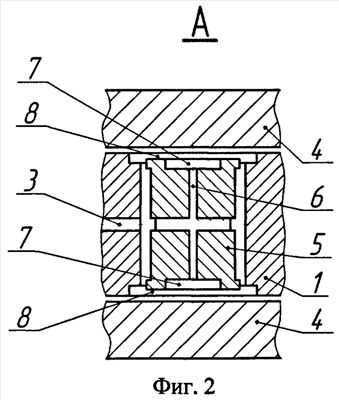

Изобретение относится к области машиностроения и может применяться, например, в гидростатических направляющих металлорежущих станков. Гидростатическая опора содержит направляющую (4), корпус (1) с подводящим каналом (3) для нагнетания рабочей жидкости и несущим карманом на рабочей поверхности, в котором расположен плавающий элемент (5) с управляющими карманами (7) на торцах, соединенными дросселирующим каналом (6), наружные поверхности которого образуют с сопряженными поверхностями корпуса (1) и направляющей (4) щелевые дросселирующие зазоры (8). Корпус (I) имеет дополнительный несущий карман на оппозитно расположенной рабочей поверхности. Плавающий элемент (5) установлен в отверстии корпуса (1), соединяющем оппозитно расположенные несущие карманы (7), а торцы плавающего элемента (5) образуют дросселирующие зазоры (8) с оппозитно расположенными рабочими поверхностями направляющей. Технический результат: создание гидростатической опоры, которая способна воспринимать противоположно направленные нагрузки и не имеет потоков рабочей жидкости, не поступающих в несущие карманы, что повышает ее КПД. 3 ил.
