RU 2023565 С1, 30.11.1994. SU 1212748 А1, 23.02.1986. RU 2155122 С1, 27.08.2000. SU 1189636 А1, 07.11.1985. SU 1726187 А1, 15.04.1992. SU 1276474 А1, 15.12.1986.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Волгоградский государственный технический университет (ВолгГТУ) (RU)
Изобретатели:
Кристаль Марк Григорьевич (RU) Серов Сергей Сергеевич (RU) Безрукова Татьяна Васильевна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Волгоградский государственный технический университет (ВолгГТУ) (RU)
Реферат

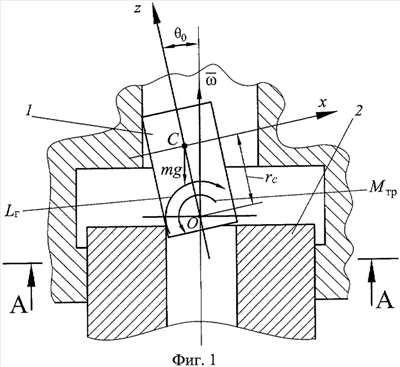

Изобретение относится к области машиностроения, в частности к способам сборки деталей. Согласно описываемому способу вал 1 устанавливают наклонно относительно оси втулки 2 и упирают одним торцом в кромку отверстия втулки 2. Осуществляют последующую обкатку вала 1 относительно втулки 2 вокруг точек касания путем перемещения второго конца вала 1 по круговой траектории вокруг оси отверстия втулки 2 с определенной угловой скоростью с одновременным вращением вала 1 вокруг собственной оси. Одновременно с перемещением второго конца вала 1 вокруг оси отверстия втулки 2 и вращением вала 1 вокруг собственной оси втулке 2 дополнительно придают вращение вокруг оси отверстия с той же угловой скоростью, для определения которой приводится расчетная зависимость. Вал 1 предпочтительно устанавливать наклонно относительно оси втулки 2. Повышается надежность процесса сборки соединения деталей типа вал-втулка. 1 з.п. ф-лы, 2 табл., 4 ил.
