RU 2264938 С2, 27.11.2005. RU 46966 U1, 10.08.2005. RU 33531 U1, 27.10.2003. CN 201089335 Y, 23.07.2008. US 7216409 В1, 15.05.2007. US 2006200962 A1, 14.09.2006.
Имя заявителя:
ОАО "Научно-исследовательский институт технологии, контроля и диагностики железнодорожного транспорта" (ОАО "НИИТКД") (RU), ООО "Опытно-механический завод Центра "Транспорт" (ООО ОМЗ Центра "Транспорт") (RU)
Изобретатели:
Вохмин Григорий Анатольевич (RU) Черняев Андрей Витальевич (RU) Рубежанский Пётр Николаевич (RU)
Патентообладатели:
ОАО "Научно-исследовательский институт технологии, контроля и диагностики железнодорожного транспорта" (ОАО "НИИТКД") (RU) ООО "Опытно-механический завод Центра "Транспорт" (ООО ОМЗ Центра "Транспорт") (RU)
Реферат

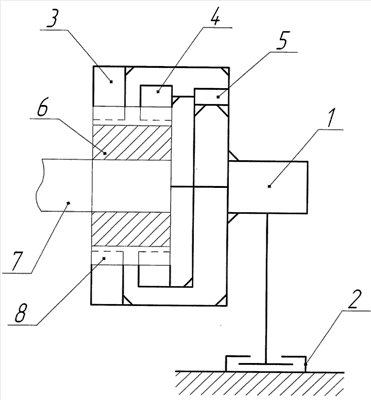

Изобретение относится к приспособлениям для съема малой косозубой шестерни колесно-моторного блока локомотива. Съемник косозубой шестерни (6) содержит силовой привод в виде гидроцилиндра (1), установленного на направляющем основании (2), шток которого установлен с возможностью упора в шестерню с внутренними косыми зубьями, и захват шестерни. Силовой привод дополнительно снабжен гидроцилиндром (5) зажима зубьев шестерни, кинематически связанным с корпусом основного гидроцилиндра. Захват съемника выполнен в виде оппозитно и соосно установленных колец (3, 4) с внутренними косыми зубьями, имеющих возможность встречного осевого перемещения и вхождения в зацепление с зубьями косозубой шестерни. Одно из колец захвата перемещается основным гидроцилиндром, а другое - дополнительным гидроцилиндром зажима зубьев. Исключается перекос шестерни на валу при ее съеме. 1 ил.
