DE 19822229 A1, 23.09.1999. DE 10015636 A1, 06.06.2002. WO 2004052739 A, 24.06.2004. WO 2005058717 A, 30.06.2005. SU 1258693 A1, 23.09.1986.
Имя заявителя:
ХОЛЛИГЕР ПАЛЕТТЕН ЛОГИСТИК АГ (CH)
Изобретатели:
ХОЛЛИГЕР Роберт (CH)
Патентообладатели:
ХОЛЛИГЕР ПАЛЕТТЕН ЛОГИСТИК АГ (CH)
Приоритетные данные:
14.11.2005 CH 01818/05
Реферат

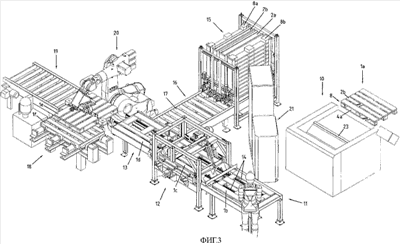

Способ состоит из нескольких этапов. На первом рабочем этапе перерезают соединительные элементы подлежащей замене части поддона с помощью ленточной пилы и затем удаляют эту часть. На следующем рабочем этапе как новые части поддона, так и частично демонтированный поддон передают на участок (18) крепления, где они крепятся посредством установки новых соединительных элементов с верхней стороны поддона. Поврежденные нижние части поддона, такие как нижняя доска и/или соединительная колодка, предпочтительно удаляют в виде модуля, т.е. в виде полоза. Это облегчает крепление запасного модуля с верхней стороны поддона. Перед установкой запасного модуля предпочтительно электронно регистрируют положение находящихся в верхней доске старых соединительных элементов, так что новые соединительные элементы устанавливаются с помощью соответствующего устройства со сдвигом относительно уже имеющихся соединительных элементов. За исключением перерезания соединительных элементов все последующие рабочие стадии выполняются полностью автоматически, т.е. без вмешательства человека. Технический результат направлен на обеспечение наиболее простого, эффективного и долговечного ремонта поврежденных деревянных поддонов. 3 н. и 19 з.п. ф-лы, 4 ил.
