Федеральное государственное образовательное учреждение высшего профессионального образования "Саратовский государственный аграрный университет имени Н.И. Вавилова" (RU)
Изобретатели:
Горшков Валерий Николаевич (RU) Хохлов Александр Владимирович (RU) Анфиногенова Ольга Николаевна (RU) Новичкова Елена Андреевна (RU) Чувина Людмила Андреевна (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Саратовский государственный аграрный университет имени Н.И. Вавилова" (RU)
Реферат

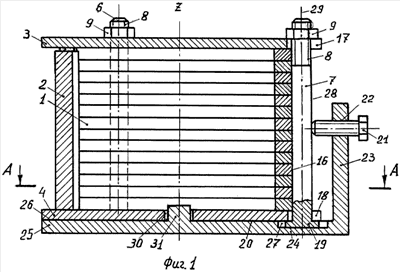

Изобретение относится к термической обработке поршневых колец в пакете. Устройство содержит пакет колец 1 с разводящей вставкой 2, средство осевого сжатия, включающее верхний 3 и нижний 4 фланцы, связанные опорами 5 и 6, жестко установленными на нижнем фланце 4, и одной подвижной опорой 7, а также средство радиальной деформации, включающее те же опоры 5, 6 и 7, регулировочный болт 21, установленный в резьбовом отверстии 22 вертикальной стойки 23, жестко закрепленной на радиальном выступе 24, пластины 25. Для взаимной связи нижнего фланца 4 с пластиной 25 в процессе радиального деформирования пакета колец 1 нижний фланец 4 имеет отверстие 30, а пластина 25 - цилиндрический выступ 31, который входит в отверстие 30. Для возможности обеспечения радиальной деформации осуществляется перемещение опоры 7 посредством регулировочного болта 21 и одновременное сжатие пакета колец 1 между опорами 5, 6 и 7 на требуемую деформацию. Технической задачей является создание конструкции заявленного устройства с пакетом колец, имеющим оптимальную эпюру радиальных давлений, что обеспечивает сохранение деформации пакета в течение термической обработки. 4 ил.
