СПОСОБ ИЗГОТОВЛЕНИЯ РАЗБОРНОГО ПЛАСТИНЧАТОГО ТЕПЛООБМЕННИКА

Номер публикации патента: 2430822

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2010111435/02

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	B23P015/26 F28D009/00
Аналоги изобретения:	RU 2247290 C2, 27.02.2005. SU 1262256 A1, 07.10.1986. SU 1809281 A1, 15.04.1993. US 2777674 A, 15.01.1957.

Имя заявителя:	Андрианов Николай Филиппович (RU)
Изобретатели:	Андрианов Николай Филиппович (RU) Вольфсон Борис Самуилович (RU) Букалов Владимир Владимирович (RU) Федина Галина Юрьевна (RU)
Патентообладатели:	Андрианов Николай Филиппович (RU)

Реферат

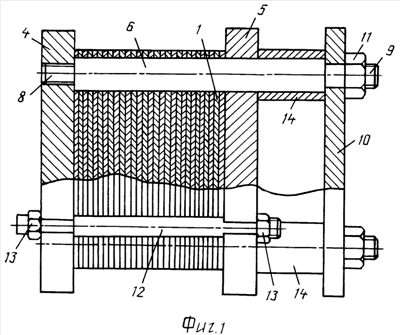

Изобретение относится к области энергомашиностроения и может быть использовано при изготовлении разборных пластинчатых теплообменников. Теплообменные пластины с расположенными между ними уплотнительными прокладками собирают в пакет с образованием теплообменных каналов. Пакет размещают между основной и прижимной плитами на верхней и нижней направляющих. Используют направляющие в виде цилиндрических стержней с резьбовыми хвостовиками на концах, которые закрепляют одним концом на основной плите, а другим - на опоре. Пакет стягивают и закрепляют между основной и прижимной плитами путем затягивания резьбовых шпилек. Шпильки имеют диаметр, равный диаметру резьбовых хвостовиков. После стягивания пакета пластин резьбовыми шпильками отвинчивают гайки с резьбовых хвостовиков направляющих. Опору демонтируют и на концы цилиндрических стержней со стороны опоры устанавливают металлические втулки толщиной 5-6 мм. Втулки выступают за торец стержней на величину 5-6 мм. Затем повторно устанавливают опору и на резьбовых хвостовиках направляющих повторно затягивают гайки. Усилие затяжки гаек равно усилию, с которым затягивают шпильки при стягивании пакета теплообменных пластин. В результате обеспечивается повышение надежности разборного теплообменника. 2 ил.
