ЕР 0604439 В1, 20.11.1996. US 3377459 А, 09.04.1968. RU 2243870 C1, 10.01.2005. US 2988628 A, 13.06.1961.
Имя заявителя:
БРЮНДЕРМАНН Георг (DE)
Изобретатели:
БРЮНДЕРМАНН Георг (DE)
Патентообладатели:
БРЮНДЕРМАНН Георг (DE)
Приоритетные данные:
16.07.2008 DE 102008033449.9
Реферат

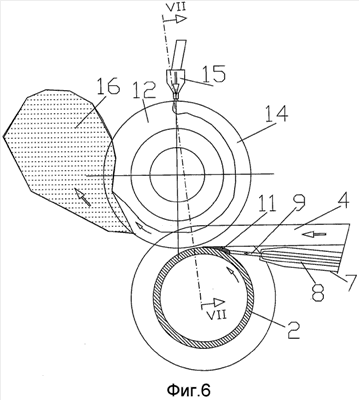

Изобретение может быть использовано при изготовлении ребристых труб из металла, в частности труб теплообменников. К приведенному во вращение корпусу (2) трубы тангенциально подводят по меньшей мере одну бесконечную полосу (4), образующую ребра (1), и навивают ее на корпус (2) трубы. Обращенную к корпусу (2) трубы сторону полосы (4) соединяют посредством сварочного устройства (7, 8) с использованием присадочного материала (9) с поверхностью трубы. Навиваемую полосу (4) направляют на некотором расстоянии за областью сварки между направляющими дисками (12), которые вплотную подходят к поверхности трубы и месту сварки. Чтобы увеличить срок службы направляющих дисков (12) при сохранении качества сварного соединения, направляющие диски (12) охлаждают с помощью охлаждающей жидкости, которую подают на удалении от зоны сварки, с возможностью испарения воды до достижения зоны сварки. В охлаждающую жидкость добавляют примерно 10 об.% сварочного разделительного средства. 8 з.п. ф-лы, 7 ил.
