SU 1736680 A1, 30.05.1992. SU 1673342 A1, 30.08.1991. SU 498123 А, 05.01.1976. SU 1625638 A1, 07.02.1991. JP 63183780 A, 29.07.1988.
Имя заявителя:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Изобретатели:
Пасечник Николай Васильевич (RU) Сивак Борис Александрович (RU) Новицкий Александр Федорович (RU) Анисимов Виктор Никитович (RU) Малышев Сергей Викторович (RU)
Патентообладатели:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Реферат

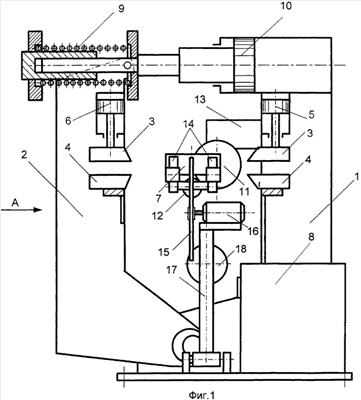

Изобретение может быть использовано при стыковой контактной сварке сопротивлением изделий в виде проволоки или ленты, например, в агрегатах волочения проволоки, укрупнения проволочных бунтов или в стендах для намотки высокопрочной ленты на станины прессовых машин. Неподвижная станина и шарнирно соединенная с ней подвижная станина оснащены верхним электродом с приводом зажима и нижним электродом. Пневмоцилиндр осадки свариваемых изделий связан с пружиной сжатия их торцов. Абразивный круг обрезки торцов свариваемых изделий имеет электропривод вращения и установлен с возможностью ввода между нижними электродами в рабочее положение и вывода в исходное положение посредством поворотного рычага с приводом в виде пневмоцилиндра. Встроенный центрователь свариваемых изделий оснащен двумя пневмоцилиндрами и консольно установлен на балке, закрепленной на неподвижной станине, с возможностью его перемещения в пространство между станинами посредством первого пневмоцилиндра центрователя. Сдвоенные лапки центрователя предназначены для размещения в них торцов свариваемых изделий и установлены с возможностью их поворота вторым пневмоцилиндром центрователя. Изобретение обеспечивает получение стабильно высокого качества сварных соединений за счет усовершенствования конструкции сварочной машины, позволяющей оптимизировать технологические приемы при установке и подготовке концов изделий под сварку. 2 ил.
