SU 1736680 A1, 30.05.1992. SU 1673342 A1, 30.08.1991. SU 498123 A, 05.01.1976. SU 1625638 A1, 07.02.1991. JP 63183780 A, 29.07.1988.
Имя заявителя:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургичекого машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Изобретатели:
Пасечник Николай Васильевич (RU) Сивак Борис Александрович (RU) Новицкий Александр Федорович (RU) Попов Александр Владимирович (RU) Малышев Сергей Викторович (RU)
Патентообладатели:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургичекого машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Реферат

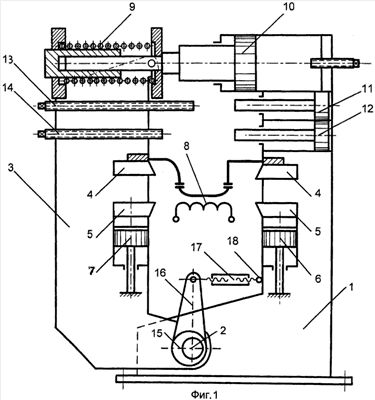

Изобретение может быть использовано при стыковой контактной сварке сопротивлением изделий в виде проволоки, например, в агрегатах волочения проволоки или укрупнения проволочных бунтов. Неподвижная станина шарнирно соединена с подвижной станиной. Каждая станина оснащена верхним токоведущим электродом и нижним электродом с приводом зажима в виде пневмоцилиндров. Пневмоцилиндр осадки свариваемых изделий связан с пружиной сжатия их торцов. Устройство оснащено двумя пневмоцилиндрами возврата подвижной станины и двумя упорами ограничения ее перемещения. Соединяющий станины шарнир снабжен поворотными эксцентриковыми втулками и устройством регулирования их положения, выполненным в виде рычага, соединенного одним концом с внутренней втулкой, а другим через винтовую стяжку и ось - с неподвижной станиной. Усовершенствованная конструкция сварочной машины позволяет обеспечить нагрев при термической обработке стыков сразу после сварки в электродах, а также повысить точность настройки электродов по высоте и предотвратить их преждевременный износ из-за трения проволокой при ее перемещении. 2 ил.
