СПОСОБ КОНТАКТНОЙ СТЫКОВОЙ СВАРКИ ОПЛАВЛЕНИЕМ ПОЛОС С ПОДАЧЕЙ ЗАЩИТНОГО ГАЗА В ЗОНУ СВАРКИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Номер публикации патента: 2424094

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2010107574/02

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	B23K011/04 B23K101/16
Аналоги изобретения:	RU 31748 U1, 27.08.2003. SU 1606282 А1, 15.11.1990. RU 2295428 С1, 20.03.2007. US 4101753 А, 18.07.1978.

Имя заявителя:	Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Изобретатели:	Пасечник Николай Васильевич (RU) Сивак Борис Александрович (RU) Новицкий Александр Федорович (RU) Крюков Григорий Михайлович (RU) Попов Александр Владимирович (RU)
Патентообладатели:	Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)

Реферат

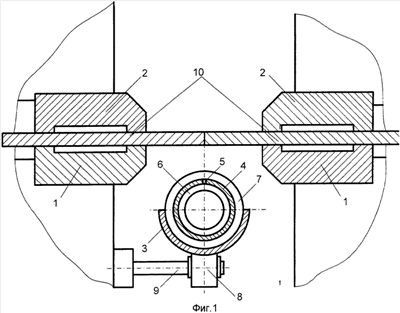

Изобретения могут быть использованы при контактной стыковой сварке оплавлением полос на специализированных сварочных машинах в высокопроизводительных металлургических линиях, например, в агрегатах укрупнения рулонов и агрегатах продольной или поперечной резки. Концы свариваемых полос 10 зажимают в электродах 1 и 2. Снизу в пространство между электродами вводят сопло 4 поворотом соплодержателя 3 до горизонтального положения. Сопло 4 выполнено в виде заглушенной на одном конце медной трубки с отверстиями 5 вдоль ее образующей, другой конец которой штуцером 6 соединен со шлангом и баллоном защитного газа. Соплодержатель 3 снабжен кольцами 7, в которых установлено сопло 4, и выполнен в виде желоба, консольно закрепленного через шарнир 8 на горизонтальной оси 9, с возможностью размещения его в горизонтальном рабочем положении между нижними электродами 1 и в вертикальном исходном положении после сварки. Кольца 7 соплодержателя выполнены с возможностью очистки сопла от осевших частиц расплава при его извлечении из колец. Создание дополнительной защитной атмосферы при подаче в зону сварки восстановительного или нейтрального газа с избыточным давлением обеспечивает отсутствие окисных пленок на торцах полос. 2 н. и 2 з.п. ф-лы, 2 ил.
