RU 2053085 C1, 27.01.1996. RU 2030265 C1, 10.03.1995. SU 1590302 A1, 07.09.1990. CN 201136089 Y, 22.10.2008. US 3979041 A, 07.09.1976.
Имя заявителя:
Открытое акционерное общество "Электростальский завод тяжелого машиностроения" (RU)
Изобретатели:
Баранов Владимир Никитич (RU) Ершов Юрий Львович (RU) Щетинин Андрей Евгеньевич (RU) Федоров Сергей Асафович (RU) Тихонов Василий Александрович (RU) Чигинева Лариса Александровна (RU) Осколкова Татьяна Александровна (RU)
Патентообладатели:
Открытое акционерное общество "Электростальский завод тяжелого машиностроения" (RU)
Реферат

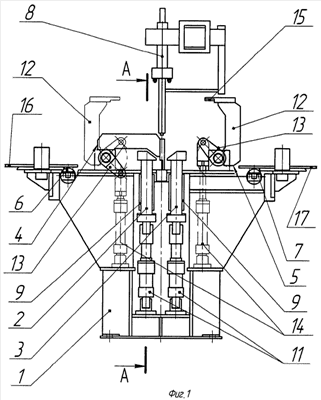

Изобретение относится к производству сварных труб и касается усовершенствования машины для сборки и сварки полос, установленной в линии подготовки полос трубосварочных станов для производства тонкостенных труб малого диаметра от 20 до 60 мм. Машина для сборки и сварки полос содержит корпус с прижимами и упорными средствами, механизмы перемещения концов полос и сварочное устройство. На боковых сторонах корпуса для каждого конца полос смонтированы направляющие скольжения под прижимы. Каждое упорное средство выполнено в виде одноплечего рычага. Одноплечий рычаг соединен через дополнительный рычаг с гидроцилиндром поворота. На свободном конце одноплечего рычага закреплена сменная планка - упор. Механизмы перемещения концов полос выполнены в виде установленных на корпусе тянущих приводных роликов. Сварочное устройство расположено сверху над зоной стыка полос и выше одноплечих рычагов в поднятом состоянии. Техническим результатом изобретения является создание машины для сборки и сварки полос, обеспечивающей возможность сварки тонкостенных полос, используемых для изготовления сварных труб диаметром 20-60 мм, а также позволяющей уменьшить габариты, металлоемкость и трудоемкость обслуживания и повысить ее надежность. 4 ил.
