RU 2393948 C1, 10.07.2010. SU 715260 A, 15.02.1980. RU 2105671 C1, 27.02.1998. RU 2314902 C2, 20.01.2008. US 2007101838 A1, 10.05.2007.
Имя заявителя:
Федеральное государственное унитарное предприятие "Государственный космический научно-производственный центр имени М.В. Хруничева" (RU)
Изобретатели:
Егоров Александр Васильевич (RU) Ракитин Дмитрий Владимирович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Государственный космический научно-производственный центр имени М.В. Хруничева" (RU)
Реферат

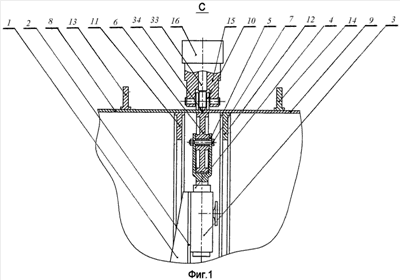

Изобретение может быть использовано для сварки трением с перемешиванием полых изделий. Сварочная головка выполнена с возможностью ее установки с наружной стороны свариваемого изделия и снабжена роликами для поджима свариваемых кромок. На лучах планшайбы, предназначенной для установки внутри свариваемого изделия, смонтированы роликовые опоры. Разжимные кольца и бандажи предназначены для их размещения вблизи свариваемых кромок с внутренней и с наружной стороны свариваемого изделия, соответственно. Каждый из роликов роликовой опоры установлен в корпусе с возможностью выдвижения на номинальный внутренний диаметр свариваемого трубчатого изделия. На корпусах роликовой опоры смонтированы нониусы для контроля размера выдвижения опорных роликов. Жесткость роликов устройства при воздействии сварочного усилия позволяет повысить точность сварки, снизить допуски на отклонение по форме и размерам свариваемых изделий. 2 ил.
