СВАРОЧНЫЙ АВТОМАТ

Номер публикации патента: 2430821

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010126116/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B23K037/02
Аналоги изобретения: Паспорт «Автомат сварочный двухдуговой модернизированный для сварки тавровых элементов на базе АДФ-1002-2УЗ», ООО «ТЮМЕНЬСТАЛЬМОСТ», 15.10.2007. RU 2301135 C1, 20.06.2007. RU 2224629 C1, 27.02.2007. RU 56844 U1, 27.09.2006. GB 601466 A, 06.05.1948. WO 0005027 A1, 03.02.2000. US 4246463 A, 20.01.1981.

Имя заявителя: Общество с ограниченной ответственностью "ШТОРМ" (RU)
Изобретатели: Шолохов Михаил Александрович (RU)
Фивейский Андрей Михайлович (RU)
Матушкин Анатолий Владимирович (RU)
Саяпов Олег Рафидович (RU)
Патентообладатели: Общество с ограниченной ответственностью "ШТОРМ" (RU)

Реферат

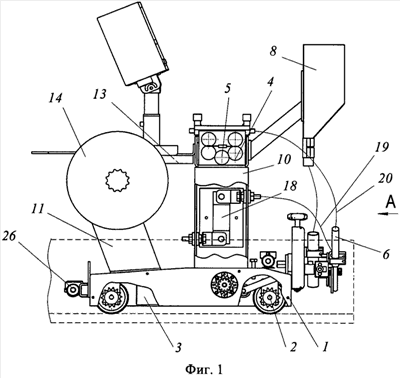

Изобретение относится к сварочному автомату, предназначено для автоматической сварки двумя сварочными горелками и может быть использовано для дуговой сварки под флюсом и в среде защитных газов. Техническим результатом является повышение скорости и качества сварки, расширение технологических возможностей сварочного автомата путем быстрой переналадки его в автомат для сварки под флюсом или в среде углекислого газа, а также возможность одновременного использования разных режимов сварки на каждой сварочной горелке. Корпус (1) автомата выполнен в виде двух закрытых ходовых кареток. Внутри каждой из кареток расположены ходовые механизмы (2) с приводом (3). На копирах (7) поверхности вертикального листа закреплены сварочные горелки (6). Каждый копир (7) выполнен в виде ролика (21), установленного на подпружиненном изогнутом штыре (22) с ограничителем хода (23). Сварочные горелки 6 при помощи кронштейнов (24) закреплены на копирах (7) и снабжены средством вертикального перемещения (5). Каждая ходовая каретка (1) снабжена передней стойкой (10) и задней стойкой (11). Передние стойки (10) соединены между собой поперечной плитой (12), выполненной в виде швеллера, внутри которого расположены подающие механизмы (4) и приводы подающих механизмов (5). На поперечной плите (12) выполнены разъемы (15) для подсоединения газовых шлагов (16) и водяных шлангов (17). Ходовой механизм (2) и подающий механизм (4) снабжены средством плавной регулировки. 7 з.п. ф-лы, 5 ил.
