Контактная стыковая сварка сопротивлением с формированием соединения, Сб.наун. тр. АН УССР./ Под редакц. Лебедева В.К. - Киев: ИЭС им. Е.О.Патона, 1988, с.38-39, 80-82. RU 2008101794 A, 27.07.2009. RU 2036062 C1, 27.05.1995. RU 2199425 C2, 27.02.2003. JP 2006150369 A, 15.06.2006. JP 2006051519 A, 23.02.2006. US 3838601 A, 13.08.1974.
Имя заявителя:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Изобретатели:
Пасечник Николай Васильевич (RU) Сивак Борис Александрович (RU) Новицкий Александр Федорович (RU) Малышев Сергей Викторович (RU) Шведов Кирилл Михайлович (RU) Лагерев Валерий Леонидович (RU) Потапов Сергей Вениаминович (RU) Плохута Сергей Иванович (RU)
Патентообладатели:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Реферат

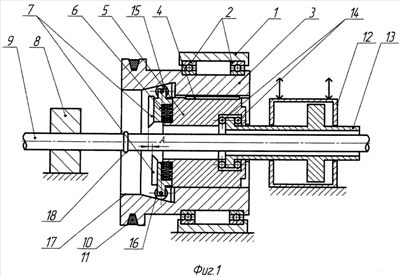

Изобретение относится к устройствам для зачистки грата после контактной стыковой сварки оплавлением изделий круглого сечения. Устройство содержит неподвижный (1) и вращающийся внутренний (3) корпуса, планшайбу (5) для крепления резцов (7), привод (11) вращения планшайбы вокруг изделия (9) и привод перемещения ее в осевом направлении, механизм зажима (8) изделия. Корпус (3) соединен ходовой шпонкой с планшайбой (5) и размещен с возможностью вращения от привода ременной передачи (10) внутри неподвижного, снабженного двумя подшипниками, цилиндрического корпуса (1). На планшайбе (5) установлены подпружиненные резцедержатели (6). На их внешней стороне расположены ролики (15), контактирующие с внутренней конической поверхностью вращающегося корпуса (3) с обеспечением сведения резцов к оси изделия при перемещении планшайбы в начале зачистки, а при контакте с внутренней цилиндрической поверхностью корпуса (1) - определяющие высоту зачистки грата в процессе обработки. Резцы в резцедержателях установлены оппозитно. Привод перемещения планшайбы (5) выполнен в виде гидроцилиндра (12) с полым штоком (13) для осуществления прохода сваренного изделия (9) при зачистке грата. Планшайба (5) закреплена с возможностью вращения на штоке (13) гидроцилиндра (12) в подшипниках. Техническим результатом изобретения является повышение производительности зачистки грата 1 з.п. ф-лы, 2 ил.
