КУРКИН С.А.и др. Технология, механизация и автоматизация производства сварных конструкций. Атлас. - М.: Машиностроение, 1989, с.222, 223. SU 897448 A, 18.01.1982. SU 423595 A, 03.10.1974. SU 958070 A, 20.09.1982. RU 2081734 C1, 20.06.1997. US 3369725 A, 1968.
Имя заявителя:
Федеральное государственное унитарное предприятие Научно-исследовательский институт "Гермес" (RU)
Изобретатели:
Двуреченский Александр Германович (RU) Варавин Илья Иванович (RU) Котов Александр Николаевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие Научно-исследовательский институт "Гермес" (RU)
Реферат

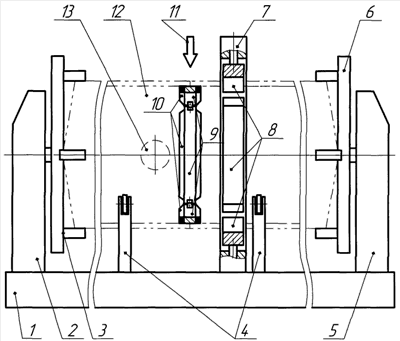

Изобретение относится к области сварочной техники, в частности к устройствам для сварки плавлением замыкающих кольцевых стыков оболочек с использованием разжимных колец, и может использоваться в ракетно-космической, авиационной, химической и других отраслях машиностроения. Установка для сварки кольцевых стыков оболочек включает смонтированные на станине (1) вращателя переднюю (2) и заднюю стойки (5) с планшайбами (3, 6), сварочную головку (11), разжимное кольцо, состоящее из подвижных сегментов (9) с механизмами разжатия. На станине вращателя установлено с возможностью перемещения вдоль оси станины кольцо (7) с равномерно расположеными по его периметру электромагнитами (8), которые могут радиально перемещаться. Количество электромагнитов (8) равно количеству сегментов (9) разжимного кольца, которые содержат конструктивные элементы (10) из ферромагнитного материала. Изобретение позволит обеспечить безопасные условия труда при работе с разжимными кольцами внутри оболочек и повысить качество сварки. 1 ил.
