Государственное образовательное учреждение высшего профессионального образования "Омский государственный технический университет" (RU)
Изобретатели:
Лосев Александр Сергеевич (RU) Еремин Евгений Николаевич (RU) Мухин Василий Федорович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Омский государственный технический университет" (RU)
Реферат

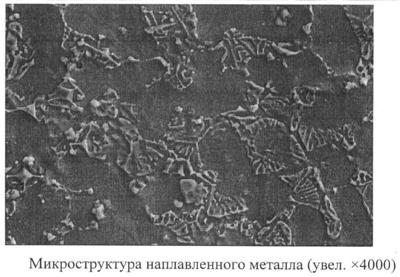

Изобретение может быть использовано при электродуговой наплавке износостойких сплавов на детали, работающие в условиях интенсивного износа при повышенных температурах (до 900°С) с ударными нагрузками, например деталей прессового инструмента горячего деформирования, валков горячей прокатки. Проволока состоит из низкоуглеродистой стальной оболочки, выполненной из армко-железа, и порошкообразной шихты. Проволока содержит компоненты в следующем соотношении, мас.%: никель 11-13,5; молибден 3-5,5; хром 3-5,5; ферросилиций 0,8-2,5; феррованадий 1,5-3,5; титан 0,5-1,0; алюминий 0,5-1,0; карбид бора 0,5-1,5; диборид титана 1,5-2,5; диборид циркония 0,5-1,5; кремнефтористый натрий 0,5-1,0; железный порошок 0,5-14,5; стальная оболочка - остальное. Наплавка может производиться под фторидными флюсами либо в аргоне. Для изготовления порошковой проволоки используют чистые порошки металлов. В зависимости от способа наплавки варьируют состав шихты с учетом коэффициентов перехода легирующих элементов в наплавленный металл. Металл, наплавленный порошковой проволокой, обладает высокой прочностью, теплостойкостью и износостойкостью при сохранении пластических свойств. 1 ил., 2 табл.
Поиск патентов
Получить полное описание патента
