УСТАНОВКА ДЛЯ ЛАЗЕРНОЙ ОБРАБОТКИ МАТЕРИАЛОВ

Номер публикации патента: 2466840

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2010126556/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B23K026/06
Аналоги изобретения: US 6008469 A, 28.12.1999. RU 238341 C1, 10.03.2010. WO 03081287 A2, 02.10.2003. WO 9959764 A1, 25.11.1999. DE 4140182 A1, 09.06.1993. JP 61286083 A, 16.12.1986. DE 4435531 A1, 20.04.1995.

Имя заявителя: ООО Научно-производственный центр "Лазеры и аппаратура ТМ" (RU),
ООО "Латиком" (RU)
Изобретатели: Корчагин Александр Александрович (RU)
Миленький Михаил Николаевич (RU)
Раевский Евгений Валентинович (RU)
Рожков Александр Анатольевич (RU)
Сапрыкин Леонид Григорьевич (RU)
Патентообладатели: ООО Научно-производственный центр "Лазеры и аппаратура ТМ" (RU)
ООО "Латиком" (RU)

Реферат

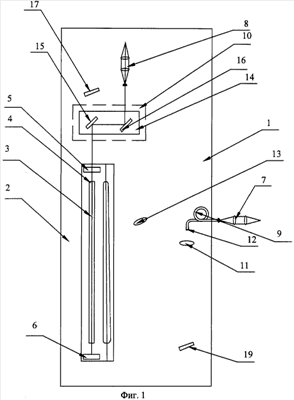

Установка предназначена для обработки материалов лазерным излучением. Лазер (2), установленный на основании (1), содержит активный элемент (3) с выходным торцом (4) и зеркала (5, 6) резонатора, по меньшей мере, два фокусирующих объектива (7, 8), устройство (10) переключения направления лазерного излучения к фокусирующим объективам и оптическую систему ввода лазерного излучения в торец оптического волокна. Объектив (7) соединен с оптическим волокном (9). Оптическая система выполнена в виде устройства переноса изображения с торца активного элемента (4) в торец (12) оптического волокна и содержит линзу (11) и линзу (13). Устройство (10) переключения направления лазерного излучения выполнено в виде установленной подвижно относительно основания (1) платформы (14), параллельно закрепленных на платформе входного (15) и выходного (16) зеркал, и фиксатора положении платформы. Поворотное зеркало (17) установлено на основании (1) за входным зеркалом (15) с возможностью отражения лазерного излучения к первому фокусирующему объективу (7) и с возможностью прохождения отраженного луча между входным (15) и выходным (16) зеркалами. Фокусирующий объектив (8) жестко скреплен с основанием (1). Поворотное зеркало (19) размещено перед линзой (11). Достигается точность позиционирования луча на поверхности торца оптического волокна, а следовательно повышается надежность и долговечность устройства при одновременном повышении точности лазерной обработки материалов. 2 з.п. ф-лы, 3 ил.
