| УСТАНОВКА ДЛЯ ДИФФУЗИОННОЙ СВАРКИ ВНАХЛЕСТКУ ТРУБЧАТЫХ ПЕРЕХОДНИКОВ |  |
Номер публикации патента: 2184020 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B23K020/26 B23K020/14 | | Аналоги изобретения: | КАЗАКОВ Н.Ф. Диффузионная сварка материалов. - М.: Машиностроение, 1976, с. 90-91. SU 1324804 A1, 23.07.1987. RU 2164197 C1, 20.03.2001. ЕР 0216968, 08.04.1987. US 5165591, 24.11.1992. |
| Имя заявителя: | Государственное унитарное предприятие "Научно-исследовательский и конструкторский институт энерготехники" | | Изобретатели: | Семенов А.Н.
Тюрин В.Н.
Шевелев Г.Н. | | Патентообладатели: | Государственное унитарное предприятие "Научно-исследовательский и конструкторский институт энерготехники" |
Реферат | |

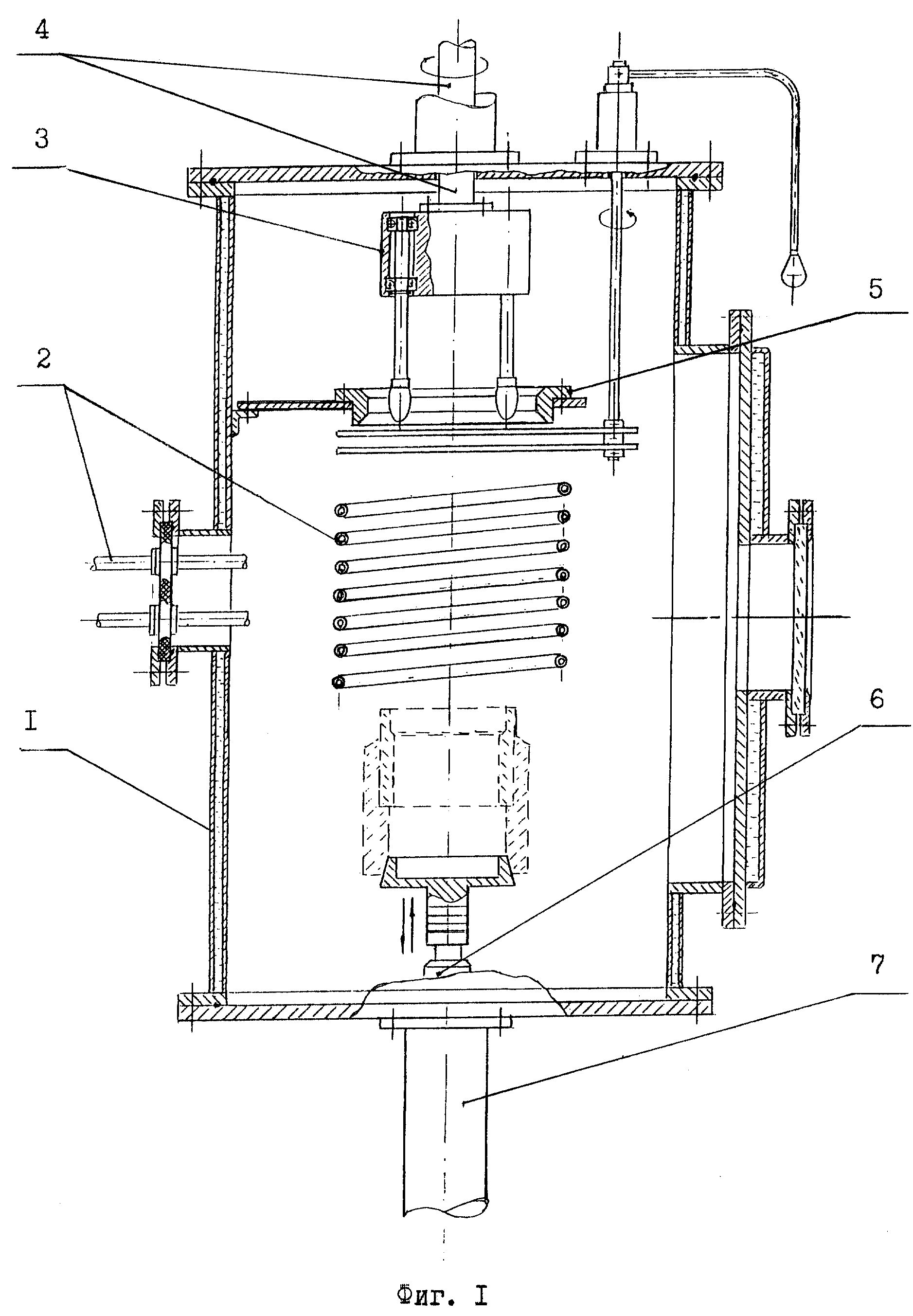

Установка может быть использована при сварке разнородных материалов, которые не поддаются сварке плавлением, например, трубчатые соединения титан-сталь, цирконий-сталь. Опора установки выполнена в виде сменного кольца с внутренним диаметром, равным наружному диаметру свариваемого переходника, и закреплена над нагревателем соосно с ним. Над кольцом соосно с ним установлен роликовый раскатник с расположением сменных раскатных роликов внутри кольца. Под камерой соосно с опорой установлен подъемник с выходом его штока в камеру на высоту до верхнего торца нагревателя. На торце штока установлена сменная подставка для установки и закрепления свариваемого переходника. Сменная подставка закреплена на опорном стержне, выполненном наборным из колец, на торцевые поверхности которых нанесено теплоизолирующее покрытие. Подъемник может выполняться с механическим или гидравлическим приводом. Установка проста в изготовлении и обслуживании, повышает производительность труда и качество сварки. 6 з.п. ф-лы, 3 ил.
|
