| РОЛИКОВЫЙ РАСКАТНИК ДЛЯ ДИФФУЗИОННОЙ СВАРКИ РАЗНОРОДНЫХ ТРУБ БОЛЬШОГО ДИАМЕТРА |  |
Номер публикации патента: 2182062 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B23K020/14 | | Дополн. коды МПК: | B23K101/06 | | Аналоги изобретения: | RU 2164197 C1, 20.03.2001. SU 677851, 08.08.1979. SU 1274884 А1, 07.12.1986. GB 2265100 А, 22.09.1993. US 4566625, 28.01.1986. |
| Имя заявителя: | Государственное унитарное предприятие "Научно-исследовательский и конструкторский институт энерготехники" | | Изобретатели: | Семенов А.Н.
Тюрин В.Н.
Шевелев Г.Н. | | Патентообладатели: | Государственное унитарное предприятие "Научно-исследовательский и конструкторский институт энерготехники" |
Реферат | |

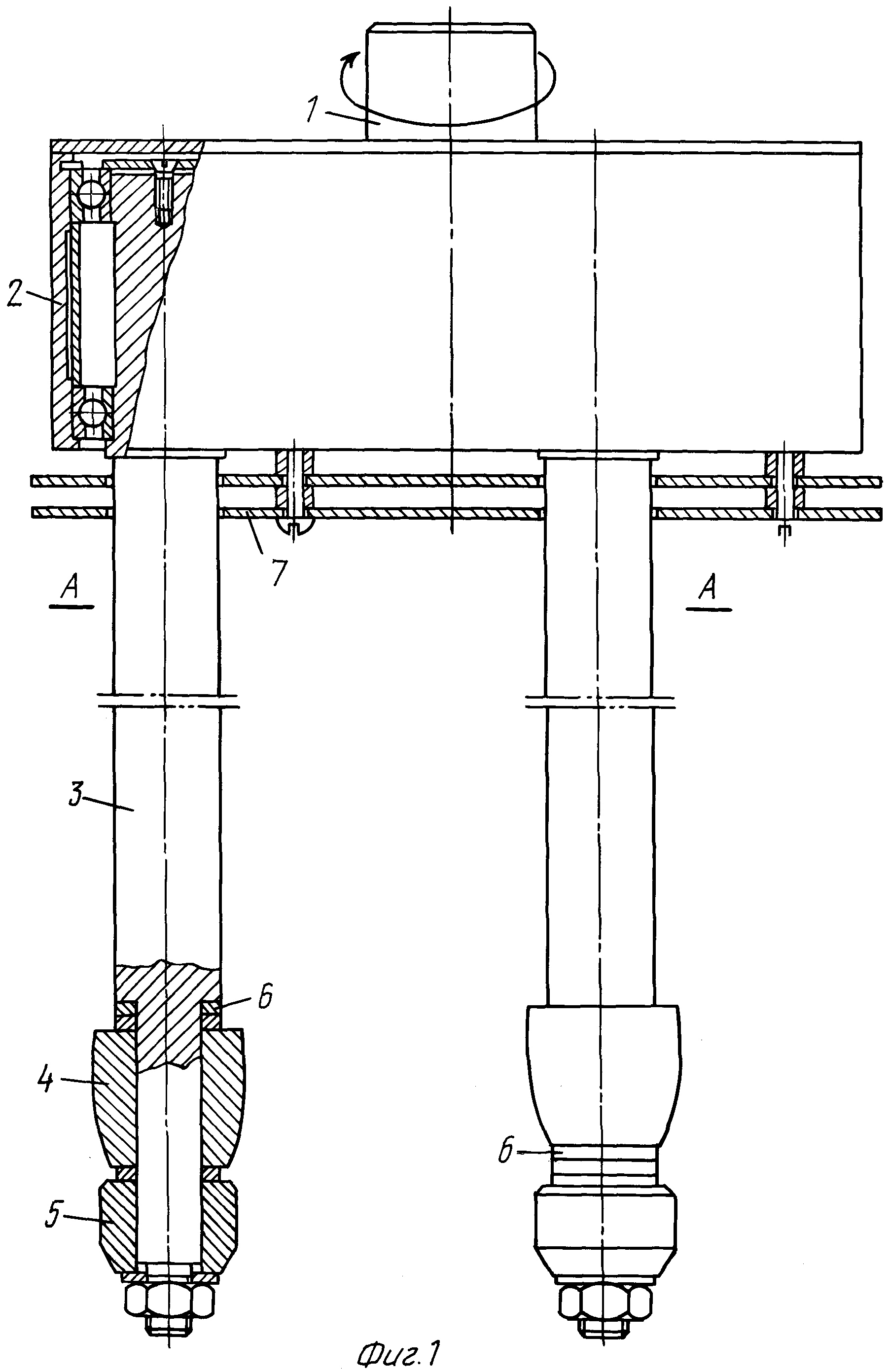

Изобретение относится к сварке труб большого диаметра. Раскатные ролики размещены в два ряда. Первый состоит из центрирующих роликов одного диаметра, описанная окружность вокруг которых равна первоначальному внутреннему диаметру раскатываемой трубы. Второй - из рабочих роликов разных диаметров, установленных на разных расстояниях от корпуса. Рабочий ролик с наименьшим диаметром установлен на наибольшем расстоянии, а рабочий ролик с наибольшим диаметром - на наименьшем расстоянии. Центрирующие ролики выполнены цилиндрическими с заходной конусной фаской на наружном торце. Раскатные ролики выполнены сменными. Штанги выполнены одинаковой длины и конфигурации, а рабочие ролики закреплены на разном расстоянии от корпуса с помощью набора дистанционных шайб. На корпусе со стороны штанг с раскатными роликами установлены теплозащитные экраны из полированных пластин. Такое выполнение раскатника позволяет значительно увеличить ресурс его работы за счет более равномерного режима раскатки и защиты подшипников от перегрева. 4 з.п. ф-лы, 2 ил.
|
