| КОЛЕБАТЕЛЬНЫЙ МЕХАНИЗМ УСТАНОВКИ ДЛЯ СВАРКИ ТРЕНИЕМ |  |
Номер публикации патента: 2164847 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B23K020/12 | | Аналоги изобретения: | RU 2062193 C1, 20.06.1996. RU 94036811 A1, 20.07.1996. RU 2043891 C1, 20.09.1995. EP 0290134 A1, 09.11.1988. EP 0513669 A2, 19.11.1992. US 5100044, 31.03.1992. |
| Имя заявителя: | Закрытое акционерное общество "ХОРСМАШ" | | Изобретатели: | Мещанкин А.И.
Прошин В.В. | | Патентообладатели: | Закрытое акционерное общество "ХОРСМАШ" |
Реферат | |

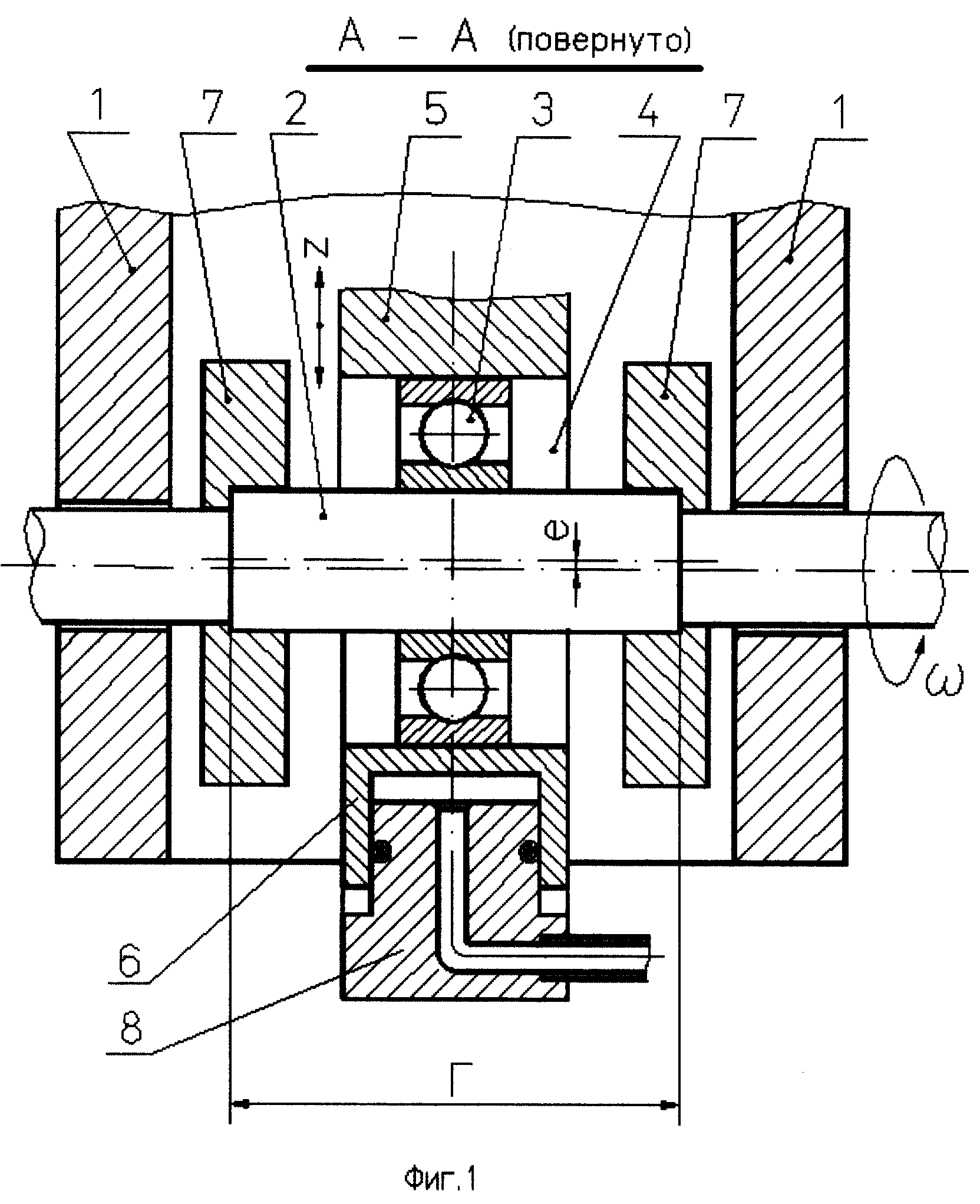

Изобретение относится к области сварки трением и может использоваться в различных отраслях машиностроения. Колебательный механизм установки для сварки деталей трением содержит корпус (1), вал вращающийся (2), колеблющийся элемент (4), совершающий колебательное движение, и подшипники. Вал вращающийся (2) имеет участок с эксцентриситетом. Один или несколько подшипников (3) установлены на упомянутом участке вала (2). Колеблющийся элемент (4) выполнен с двумя щечками (5), (6) с возможностью прижатия их к наружной поверхности подшипников. Одна из щечек выполнена подвижной с возможностью перемещения в направлении от поверхности подшипников на расстояние, превышающее величину удвоенного значения эксцентриситета участка вала вращающегося (2). Такое выполнение колебательного механизма позволяет существенно снизить массогабаритные параметры устройства, мощность привода и как следствие повысить эффективность этого вида сварки. 9 з.п.ф-лы, 6 ил.
|
