SU 1611642 A1, 07.12.1990. RU 2311273 C2, 27.11.2007. SU 1816603 А1, 23.05.1993. JP 56-128681 А, 08.10.1981. JP 2000-343234 A, 12.12.2000. JP 56-126084 А, 02.10.1981.
Имя заявителя:
Комиренко Александр Викторович (RU)
Изобретатели:
Климов Алексей Сергеевич (RU) Комиренко Александр Викторович (RU) Климов Виталий Сергеевич (RU) Анциборов Алексей Николаевич (RU)
Патентообладатели:
Комиренко Александр Викторович (RU)
Реферат

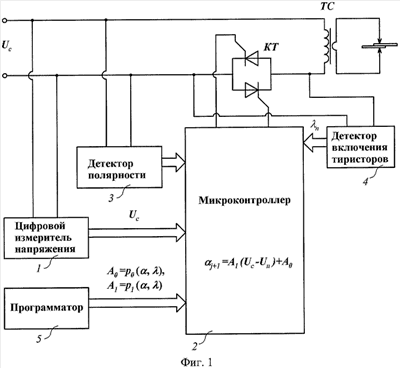

Изобретение относится к способу стабилизации тока контактной сварки И может быть использовано в машинах для контактной точечной сварки. Перед началом сварки определяют напряжение питающей сети Uc, коэффициент трансформации на данной ступени Km и индуктивное сопротивление Х2к в режиме короткого замыкания. В процессе сварки измеряют в каждом периоде коэффициент мощности cos и принимают решение о корректировке угла j+1 включения тиристоров в следующем периоде на интервале Uн±U, где Uн и U - номинальное напряжение сети и его допускаемое отклонение, по формуле aj+1=A1·(Uc-Uн)+A0, где А0 и А1 - коэффициенты, зависящие от cos, которые определяют как коэффициенты линейного двучлена наилучшего равномерного приближения в соответствии с формулами и A0=', где ' и '' - задают для значений и как результат решения относительно уравнения , где I2 - заданное значение сварочного тока; ki - коэффициент регулирования сварочного тока, который зависит от значений и cos. Технический результат заключается в упрощении системы автоматического управления и повышении точности регулирования контактной точечной сварки в условиях действия различных возмущений за счет стабилизации сварочного тока. 4 ил.
