RU 2240904 C1, 27.11.2004. US 5483035 A, 09.01.1996. RU 2311273 C2, 27.11.2007. RU 2012462 C1, 15.05.1994. RU 2133179 C1, 20.07.1999. JP 2160176 A, 20.06.1990. JP 2005319469 A, 17.11.2005. С.И.КУЧУК-ЯЦЕНКО. Контактная стыковая сварка оплавлением. - Киев: Наукова думка, 1992, с.155-158.
Имя заявителя:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Изобретатели:
Пасечник Николай Васильевич (RU) Сивак Борис Александрович (RU) Новицкий Александр Федорович (RU) Крюков Григорий Михайлович (RU) Маслов Виктор Николаевич (RU)
Патентообладатели:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Реферат

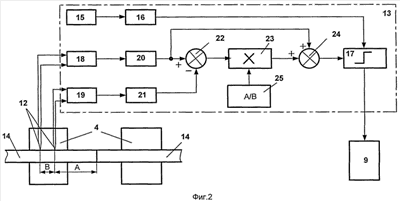

Изобретение относится к способам и устройствам для контактной стыковой сварки оплавлением изделий компактного сечения, например, изделий из алюминиевых сплавов на специализированных стыкосварочных машинах. В способ в процессе предварительного нагрева измеряют температуру изделий в губках (4) сварочной машины, по крайней мере, в двух точках, экстраполируют температуру, получая значение температуры на торцах, и при достижении заданной температуры на торцах включают режим непрерывного оплавления. Устройство содержит два термочувствительных элемента в виде термопар (12). Они установлены в губках (4) сварочной машины на расстоянии друг от друга. Измеритель (13) температур состоит из последовательно соединенных задатчика (15) температуры торцов, первого блока (16) вычисления натурального логарифма и компаратора (17) формирования сигнала начала оплавления, двух блоков (18 и 19) измерения температуры, второго (20) и третьего (21) блоков вычисления натурального логарифма, блоков вычитания (22) и умножения (23), сумматора (24) и задатчика (25) константы А/В, где - А - расстояние от торца до первой термопары, В - расстояние между первой и второй термопарами. Технический результат изобретения заключается в оптимизации технологических приемов при выполнении режима сварки с предварительным подогревом, точности параметров нагрева и в результате повышении качества сварного шва. 2 н.п. ф-лы, 3 ил.
