RU 2321478 C1, 10.04.2008. RU 71924 U1, 27.03.2008. SU 129758 A, 31.12.1960. JP 2003-260567 A, 16.09.2003. JP 06-226454 A, 16.08.1994.
Имя заявителя:
Закрытое акционерное общество "Псковэлектросвар" (RU)
Изобретатели:
Кризский Вячеслав Михайлович (RU) Журавлев Сергей Иванович (RU) Сударкин Александр Яковлевич (RU)
Патентообладатели:
Закрытое акционерное общество "Псковэлектросвар" (RU)
Реферат

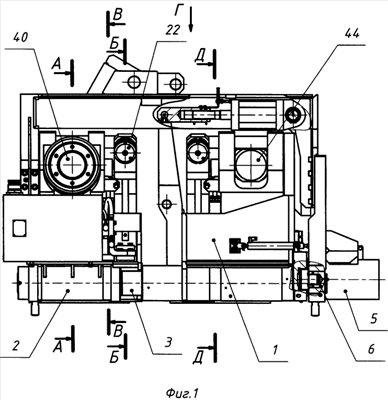

Изобретение относится к области сварки, а именно к подвесному оборудованию для стыковой сварки рельсов. Машина содержит неподвижный корпус и установленный на двух направляющих подвижный корпус. На неподвижном корпусе размещены два трансформатора и два гидроцилиндра осадки, штоки которых расположены с обеспечением воздействия на подвижный корпус. В подвижном и неподвижном корпусах расположены по два силовых рычага с гидроцилиндрами зажима и по два электродных рычага с закрепленными на нижних концах электродами с токоподводами. Электроды выполнены самоустанавливающимися по шейке рельса. В верхний конец каждого электродного рычага установлен амортизатор, выполненный с возможностью взаимодействия с каждым силовым рычагом через установленный упор в верхний конец каждого из них. В подвижном и неподвижном корпусах между силовыми и электродными рычагами установлен механизм, содержащий оси, ползун, направляющие и рычаги, соединенные с силовыми рычагами. Повышается качество сварного стыка за счет стабильного прилегания электродов к шейке рельса и повышения точности центровки. 7 ил.
