ОДНОФАЗНЫЙ ВЫПРЯМИТЕЛЬ ДЛЯ ДУГОВОЙ СВАРКИ

Номер публикации патента: 2441734

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010122552/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B23K009/095
Аналоги изобретения: ЗЫЗЛАЕВ Н. Сваркой управляет электроника, Моделист-конструктор, 2005, 1. RU 20086372 C1, 10.08.1997. RU 2069610 С1, 27.11.1996. RU 2060126 C1, 20.06.1996. RU 2056235 C1, 20.03.1996. RU 2009808 C1, 30.03.1994. CN 1846923 A, 18.10.2006. CN 2551388 Y, 21.05.2003. JP 54149344 A, 22.11.1979.

Имя заявителя: Федеральное государственное автономное образовательное учреждение высшего профессионального образования "Северо-Восточный федеральный университет имени М.К.Аммосова" (RU)
Изобретатели: Шадрин Георгий Алексеевич (RU)
Переляев Анатолий Витальевич (RU)
Патентообладатели: Федеральное государственное автономное образовательное учреждение высшего профессионального образования "Северо-Восточный федеральный университет имени М.К.Аммосова" (RU)

Реферат

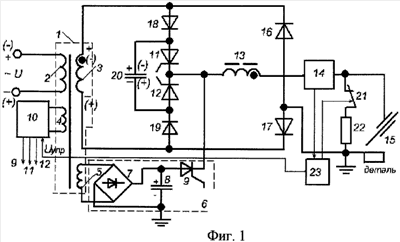

Изобретение относится к однофазному выпрямителю для дуговой сварки. Выпрямитель содержит трансформатор (1) с первичной обмоткой (2), подключенной к питающей сети, и тремя вторичными обмотками. Силовая обмотка (3) нагружена на диодно-тиристорный мостовой выпрямитель. Одна дополнительная обмотка (5) подключена к блоку стабилизации дуги, а другая (4) соединена с блоком управления (10). Между общими точками соединения отсекающих диодов с тиристорами (11, 12) установлен конденсатор (20). В диагональ постоянного тока, образованную тиристорами и диодами, включены дроссель (13) и датчик тока (14), к выходу которого подсоединен блок защиты (23), а параллельно нагрузке через закрытый контакт реле (21) подсоединен резистор (22). В блок (6) импульсной стабилизации дуги входят мостовой выпрямитель (7) с конденсатором (8) и разрядным тиристором (9), подключенным к дросселю (13). Блок защиты (23) выполнен на двух пороговых элементах. Каждый из них состоит из потенциометра уставки и стабилитрона (27) на входе транзистора (29), к коллектору одного транзистора подключено реле (31), а к коллектору другого - диод оптрона (33), фототранзистором которого зашунтирован потенциометр задающего напряжения, его движок соединен с транзистором регулируемого сопротивления, шунтирующего резистор интегрирующей RC-цепи, подключенной на вход широтно-импульсного модулятора блока управления. Выпрямитель обеспечивает высокие энергетические показатели, надежность и ограничение тока короткого замыкания и напряжения холостого хода. 2 з.п. ф-лы, 4 ил.
