US 4347426 A, 31.08.1982. SU 872 A1, 10.10.1950. RU 82152 U1, 20.04.2009. SU 471972 A1, 30.05.1975. ЕР 1495828 А1, 12.01.2005. ЕР 737537 А2, 16.10.1996.

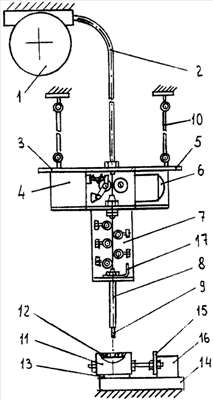

Изобретение относится к установке для дуговой приварки дополнительных деталей электрозаклепками и может найти применение при ремонте изделий и при изготовлении новых изделий, в которых необходимо обеспечить поверхностному слою особые свойства. Установка состоит из кассеты (1) с электродной проволокой, электрозаклепочника (4), кондуктора (11) и магнита (16). Электрозаклепочник (4) уравновешивается в непосредственной близости от изделия (14) с кондуктором (11), верхняя часть которого в виде пластины - изолятора (12) выполнена с отверстиями под токоподводящий наконечник (9) электрозаклепочника, а нижняя часть - токоподводящей, повторяющей форму дополнительной детали (13). Кондуктор (11) удерживает дополнительную деталь (13), которая выступает из нижней его части для создания электрического контакта с изделием (14), а сам удерживается на изделии магнитом (16). Установка в несколько раз увеличивает производительность ремонта по сравнению с наплавкой, снижает тепловложение и деформацию изделия. 1 ил.
