RU 2116174 С1, 27.07.1998. RU 2056235 C1, 20.03.1996. RU 2182060 C1, 10.05.2002. US 5220151 A, 15.01.1993. US 5349157 A, 20.09.1994.
Имя заявителя:
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ГОСУДАРСТВЕННЫЙ РЯЗАНСКИЙ ПРИБОРНЫЙ ЗАВОД" (RU)
Изобретатели:
Успенский Николай Григорьевич (RU) Вершинин Иван Валентинович (RU) Игнатенко Александр Анатольевич (RU)
Патентообладатели:
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ГОСУДАРСТВЕННЫЙ РЯЗАНСКИЙ ПРИБОРНЫЙ ЗАВОД" (RU)
Реферат

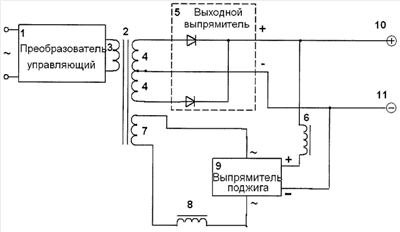

Изобретение относится к сварочной технике, в частности к источникам питания сварочной дуги постоянного тока. Источник питания содержит преобразователь управляющий, сварочный трансформатор, выходной дроссель и источник питания вольтдобавки в составе последовательно соединенных вторичной обмотки поджига, ограничивающего дросселя и выпрямителя поджига. Первичная обмотка сварочного трансформатора соединена с входом преобразователя управляющего, а его вторичная обмотка соединена с выходным выпрямителем. Минусовой выход выпрямителя поджига соединен с минусовым выводом выходного выпрямителя. Выходной дроссель включен между плюсовым выводом выходного выпрямителя и плюсовым выходом выпрямителя поджига. Плюсовой и минусовой выводы выходного выпрямителя соединены непосредственно с плюсовой и минусовой клеммами выходной сварочной цепи. Технический результат заключается в улучшении теплового режима с повышением надежности начального поджига и обеспечением устойчивости сварочной дуги, а также снижении массогабаритных показателей источника питания сварочной дуги постоянного тока и повышении его КПД. 1 ил.
