СПОСОБ АВТОМАТИЧЕСКОЙ ДУГОВОЙ СВАРКИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Номер публикации патента: 2409456

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009142033/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B23K009/032   B23K031/02   B23K037/02
Аналоги изобретения: ЕР 0930950 А1, 28.07.1999. US 2004056066 A1, 25.03.2004. RU 2294822 C2, 10.03.2007. RU 2181320 C2, 20.04.2002. RU 2049633 C1, 10.12.1995. RU 2129940 C1, 10.05.1999. RU 2355539 C2, 20.01.2008.

Имя заявителя: Научно-производственное предприятие "Технотрон", ООО (RU)
Изобретатели: Гецкин Борис Львович (RU)
Павлов Виктор Николаевич (RU)
Галкин Владимир Александрович (RU)
Патентообладатели: Научно-производственное предприятие "Технотрон", ООО (RU)

Реферат

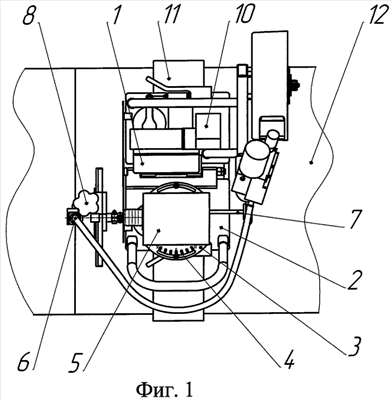

Изобретение относится к способу и устройству для автоматической дуговой сварки стыков труб и может быть использовано при прокладке магистральных и технологических трубопроводов. Техническим результатом является получение качественного сварного шва изделий, находящихся под углом к плоскости истинного горизонта. Устройство содержит каретку (1) с механизмом ее перемещения по направляющей (11), устанавливаемой на свариваемой трубе (12), основание (2) с механизмами горизонтального (7) и вертикального (8) перемещения узла (5) колебания сварочной горелки (6) поперечно сварному шву. Платформа (3) установлена на основании (2) с возможностью ее поворота на угол не более 30° к горизонту. Узел (5) колебания сварочной горелки расположен на платформе (3). Способ включает установку на одну из свариваемых труб направляющей, фиксацию сварочной горелки, выставление горелки на свариваемый шов, измерение угла наклона труб относительно горизонта, поворот платформы с узлом колебания горелки на угол, равный измеренному углу, подачу напряжения на механизм перемещения каретки, узел колебания горелки и на механизм подачи электродной проволоки и сварку стыка. 2 н.п. ф-лы, 2 ил.
