RU 2210474 C2, 20.08.2003. RU 2141888 C1, 27.11.1999. RU 2008150 C1, 28.02.1994. SU 1355401 A1, 30.11.1987. SU 1745454 A1, 07.07.1992. EP 0063424 A, 27.10.1982. GB 1338187 A, 21.11.1973.
Имя заявителя:
Государственное научное учреждение Костромской научно-исследовательский институт сельского хозяйства (RU)
Изобретатели:
Тышкевич Евгений Валентинович (RU)
Патентообладатели:
Государственное научное учреждение Костромской научно-исследовательский институт сельского хозяйства (RU)
Реферат

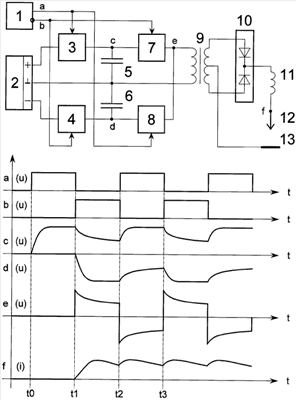

Изобретение относится к инверторному источнику питания для электросварки и может быть использовано в строительстве, производстве и быту в качестве источника питания, предназначенного для дуговой и контактной электросварки постоянным током различных изделий. Тактовый генератор (1) инверторного источника прямым выходом соединен с управляющими входами первого (3) и четвертого (8) электронных ключей, инверсным выходом подключен к управляющим входам второго (4) и третьего (7) электронных ключей. Двухполярный источник питания (2) плюсовым выводом соединен с входом первого электронного ключа (3), минусовым выводом подключен к входу второго (4) электронного ключа, общим выводом соединен со вторыми выводами обоих накопительных конденсаторов (5, 6) и вторым выводом первичной обмотки сварочного трансформатора (9), имеющего общий вывод для соединения со свариваемой конструкцией (13). Выход первого электронного ключа (3) подключен к первому выводу первого накопительного конденсатора (5) и входу третьего электронного ключа (7), выход второго электронного ключа (4) соединен с первым выводом второго накопительного конденсатора (6) и входом четвертого электронного ключа (8), выход которого подключен к выходу третьего электронного ключа (7) и первому выводу первичной обмотки сварочного трансформатора (9). Инверторный источник питания обладает повышенной надежностью и стабильностью выходных рабочих характеристик. 1 ил.
