| УСТРОЙСТВО ДЛЯ ВОЗБУЖДЕНИЯ ЭЛЕКТРИЧЕСКОЙ ДУГИ ПЕРЕМЕННОГО ТОКА |  |
Номер публикации патента: 2173618 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B23K009/067 | | Аналоги изобретения: | SU 1613263 A1, 15.12.1990. SU 397286, 20.12.1973. SU 538839, 18.08.1977. SU 751538, 30.07.1980. SU 935225, 15.06.1982. SU 1423314 A, 15.09.1988. RU 2011493 С1, 30.04.1994. |
| Имя заявителя: | Открытое акционерное общество электромашиностроительный завод "ФИРМА СЭЛМА" (UA) | | Изобретатели: | Соляник Владимир Владимирович (UA)
Сорока Владимир Леонидович (UA)
Копиленко Евгений Аркадьевич (UA)
Павленко Георгий Васильевич (UA)
Павленко Глеб Леонидович (UA) | | Патентообладатели: | Открытое акционерное общество электромашиностроительный завод "ФИРМА СЭЛМА" (UA) |
Реферат | |

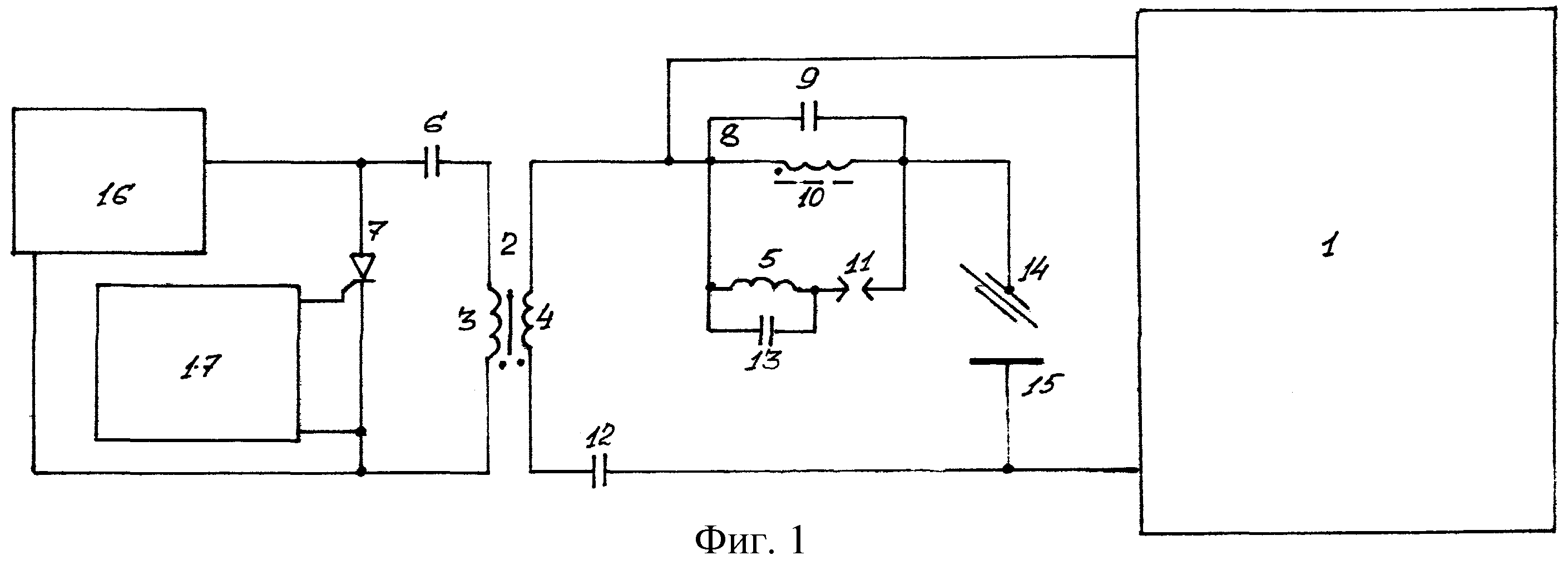

Изобретение относится к сварочному производству, а именно к устройствам для возбуждения и стабилизации горения дуги при ручной аргонодуговой сварке алюминия и его сплавов неплавящимся электродом. Импульсный трансформатор (2) имеет высоковольтные вторичные обмотки (4) и (5). Разрядный контур образован накопительным конденсатором (6), тиристором (7) и первичной обмоткой (3) импульсного трансформатора (2). Вторичная высоковольтная обмотка (4) импульсного трансформатора (2) включена в сварочную цепь. Зарядная цепь состоит из высоковольтного колебательного контура (8), образованного параллельно включенными конденсатором (9) и индуктивностью (10), разрядника (11), разделительного конденсатора (12) и высоковольтного накопительного конденсатора (13). Высоковольтный накопительный конденсатор (13) через разрядник (11) параллельно подключен к высоковольтному колебательному контуру (8), который включен последовательно с источником питания (1) дуги и параллельно с первой высоковольтной вторичной обмоткой (4). Разрядник (11) последовательно соединен со второй высоковольтной вторичной обмоткой (5), параллельно подсоединенной через разделительный конденсатор (12) к источнику питания дуги (1). Кроме того, в зарядную цепь параллельно источнику питания (1) дуги включена дополнительная схема поджига дуги на постоянном токе, содержащая накопительный конденсатор и цепи заряда и разряда, каждая из которых состоит из диода и резистора. Упрощение конструкции позволило повысить надежность устройства и обезопасить работу сварщика, снижены масса и габариты, а также затраты труда на изготовление устройства в целом. 1 з.п. ф-лы, 2 ил.
|
