RU 2287412 C1, 20.11.2006. RU 15680 U1, 10.11.2000. RU 2109214 C1, 20.04.1998. US 5700421 A, 23.12.1997. JP 200235307 A, 13.12.2002. JP 11190503 A, 13.07.1999.
Имя заявителя:
Козлов Николай Владимирович (RU), Крылов Владимир Иванович (RU), Томак Виктор Иванович (RU)
Изобретатели:
Козлов Николай Владимирович (RU) Крылов Владимир Иванович (RU) Томак Виктор Иванович (RU)
Патентообладатели:
Козлов Николай Владимирович (RU) Крылов Владимир Иванович (RU) Томак Виктор Иванович (RU)
Реферат

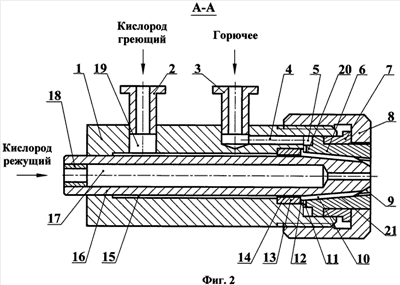

Изобретение относится к устройству для термической обработки металлических материалов. Устройство состоит из головки, узлов подвода греющего кислорода, режущего кислорода и жидкого горючего, накидной гайки и втулки. Мундштук имеет осевой продольный канал, подключенный к узлу подвода режущего кислорода, на его цилиндрической части имеется участок, на поверхности которого выполнены продольные пазы. На наружной поверхности выходного конического участка мундштука выполнены продольные пазы. Колпачок выполнен с коническим осевым отверстием и установлен без зазора на выходном коническом участке мундштука и закреплен в корпусе головки посредством втулки и накидной гайки. На наружной поверхности колпачка выполнена проточка с образованием выступа между ней и основанием входной части конического участка мундштука. На упомянутом выступе перпендикулярно его оси выполнены канавки с глубиной, меньшей глубины проточки колпачка, и шириной, в два раза меньшей ширины продольных канавок на мундштуке, количество которых совпадает с количеством продольных канавок на мундштуке. Данное конструктивное решение позволяет подавать горючее без предварительного наддува воздухом емкости с горючим, а также позволяет исключить попадание горючего в полости кислорода, что существенно повышает надежность и безопасность работы оборудования. 2 з.п. ф-лы, 2 ил.
