| ПАЯЛЬНИК ЭЛЕКТРИЧЕСКИЙ |  |
Номер публикации патента: 2162773 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B23K003/03 | | Аналоги изобретения: | SU 238684, 11.07.1969. SU 460954, 09.04.1975. SU 1828790 A1, 23.07.1993. RU 2005023 C1, 30.12.1993. DE 2913384, 22.11.1979. EP 0238439 A2, 23.09.1987. |
| Имя заявителя: | Художитков Александр Геннадьевич | | Патентообладатели: | Художитков Александр Геннадьевич |
Реферат | |

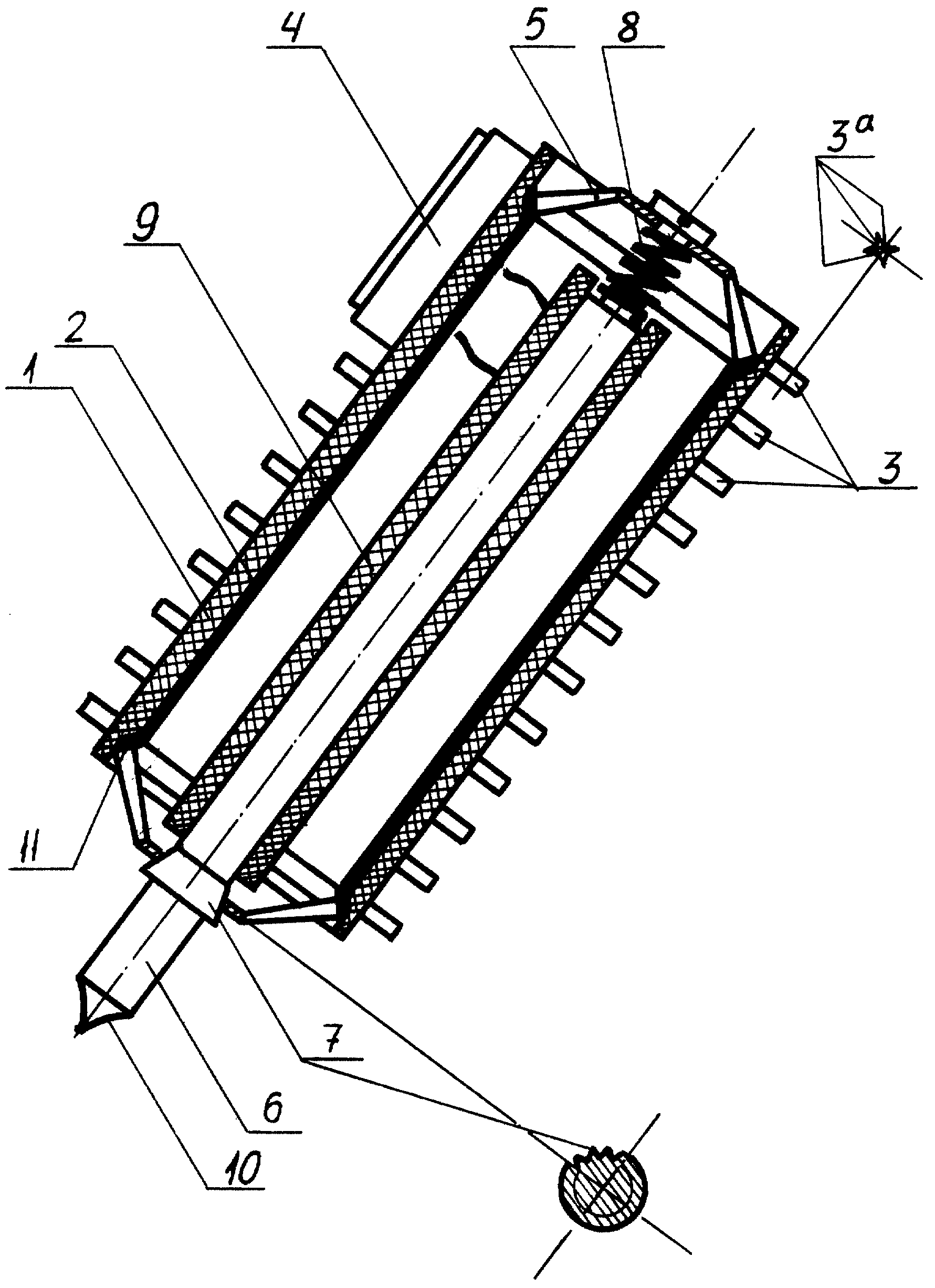

Изобретение может быть использовано при пайке деталей различными припоями. В полом корпусе паяльника закреплены с зазором относительно него нагреватель и паяльный стержень. Паяльный стержень закреплен с помощью упругого элемента. Для удержания паяльного стержня имеется соприкасающийся с ним по гребням или вершинам выступов держатель. Внутренние поверхности корпуса и наружная поверхность нагревателя имеют слой из полированного алюминия для отражения излучения. Внутри корпуса размещена вставка с высокой теплопроводностью. Держатель и упругий элемент выполнены из высоколегированной стали с высокой теплопроводностью. Конструкция паяльника позволяет компенсировать зазоры между деталями в местах их соприкосновения и повысить надежность электрического контакта между стержнем и другими деталями, а также снизить теплопередачу от стержня к закрепляющим его деталям. 6 з.п.ф-лы, 1 ил.
|
