| ИНСТРУМЕНТ ДЛЯ УЛЬТРАЗВУКОВОЙ СВАРКИ |  |
Номер публикации патента: 2179101 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B23K020/10 | | Аналоги изобретения: | SU 677850, 05.08.1979. SU 636062, 06.12.1978. RU 2022740 С1, 15.11.1994. US 4619397, 28.10.1986. |
| Имя заявителя: | Воронежский государственный технический университет | | Изобретатели: | Сегал Ю.Е.
Зенин В.В.
Фоменко Ю.Л.
Бокарев Д.И.
Фролов В.И. | | Патентообладатели: | Воронежский государственный технический университет
Акционерное общество открытого типа "Воронежский завод полупроводниковых приборов" |
Реферат | |

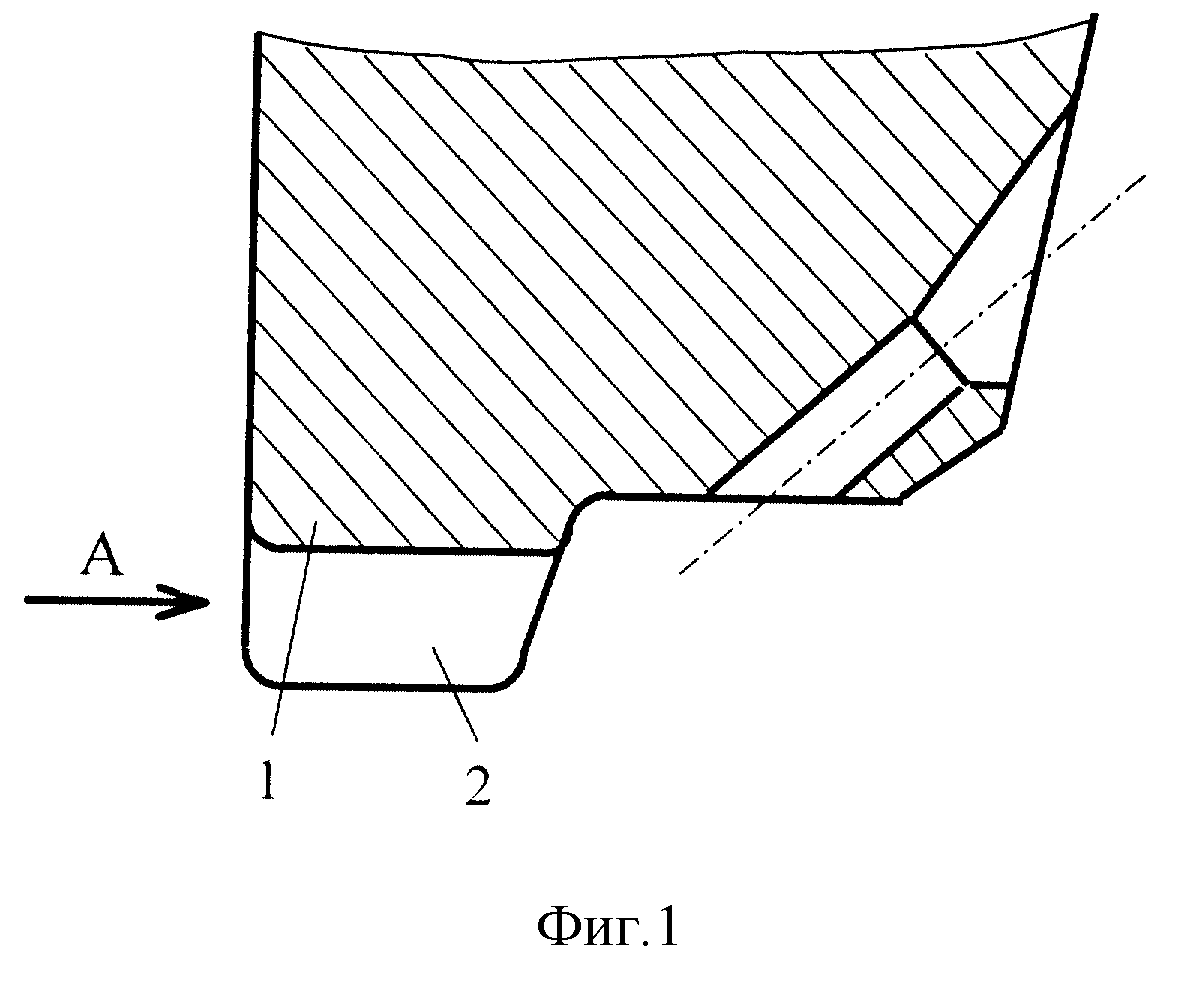

Инструмент может быть использован для присоединения проволочных выводов в производстве полупроводниковых приборов для силовой электроники. Продольная канавка инструмента выполнена в виде равнобочной трапеции с размерами в нижнем основании 1,0 d, в верхнем - 0,75 d и высотой 0,6 d, где d -диаметр привариваемой проволоки. Радиус закругления передней кромки рабочей площадки инструмента равен радиусу изгиба проволоки в зоне ее контакта с корпусом при образовании перемычки между корпусом и кристаллом. Радиус закругления ее задней кромки равен радиусу изгиба проволоки при ее подаче через капиллярное отверстие в зону сварки. Такое выполнение инструмента позволяет повысить качество микросварных соединений проволочных выводов. 5 ил.
|
