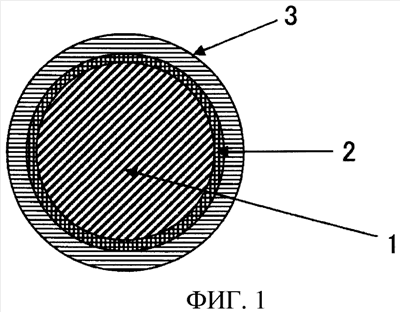

Изобретение относится к усовершенствованной электродной проволоке для электроэрозионной обработки проволокой. Электродная проволока включает выполненную из латуни жилу, слой чистого цинка, образованный путем горячего цинкования жилы, и оцинкованную базовую проволоку с термодиффузионным слоем, образованным путем взаимной термодиффузии через границу раздела между слоем чистого цинка и жилой для холодного волочения с изготовлением электродной проволоки. Слой чистого цинка электродной проволоки имеет толщину, составляющую от 1,2% до 3,2% внешнего диаметра электродной проволоки, а термодиффузионный слой из медно-цинкового сплава с концентрацией цинка от 50 мас.% до 100 мас.% исключительно имеет толщину, составляющую от 0,36% до 1,08%, от упомянутого внешнего диаметра, при этом слой чистого цинка образован в пределах упомянутого диапазона толщины и толще, чем термодиффузионный слой в пределах упомянутого диапазона толщины, а на поверхности электродной проволоки отсутствует растрескивание. Электродная проволока для электроэрозионной обработки улучшает стабильность разряда, обеспечивает высокую скорость обработки, улучшает шероховатость поверхности обрабатываемой детали, снижает количество металлического порошка, образующегося в ходе непрерывной обработки, обеспечивает хорошую позиционируемость для определения положения электродной проволоки. 3 н. и 1 з.п. ф-лы, 10 ил., 3 табл.
Поиск патентов
Получить полное описание патента
