УСТРОЙСТВО ДЛЯ ЭЛЕКТРОМЕХАНИЧЕСКОГО УПРОЧНЕНИЯ НАПРАВЛЯЮЩИХ СТАНИНЫ ТОКАРНОГО СТАНКА

Номер публикации патента: 2475342

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2011108183/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B23H005/04   B24B039/00
Аналоги изобретения: SU 691251 A1, 15.10.1979. RU 71922 U1, 27.03.2008. RU 2385212 C2, 27.03.2010. RU 2165840 C2, 27.04.2001. EP 1714741 B1, 29.10.2008.

Имя заявителя: Федеральное государственное образовательное учреждение высшего профессионального образования "Ульяновская государственная сельскохозяйственная академия" (RU)
Изобретатели: Жиганов Виктор Иванович (RU)
Халимов Рустам Шамильевич (RU)
Патентообладатели: Федеральное государственное образовательное учреждение высшего профессионального образования "Ульяновская государственная сельскохозяйственная академия" (RU)

Реферат

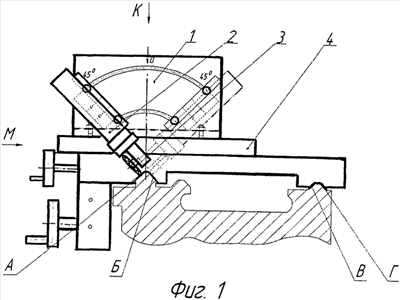

Изобретение относится к устройству для металлообработки и предназначено для электромеханического упрочнения V-образных, призматических и плоских направляющих станины токарного станка. Устройство содержит стойку, установленную на поперечных салазках суппорта станка, державку с инструментальным роликом, установленную на стойке, и контрольно-регулирующую аппаратуру. Устройство технологически связано электрическим кабелем с силовым трансформатором, образуя со станиной станка и инструментальным роликом общую электрическую цепь, а суппорт станка кинематически связан с приводом от коробки подач станка для осуществления его автоматического перемещения по направляющим станины. Стойка выполнена Г-образной формы и размещена на поперечных салазках суппорта станка с возможностью ее смещения вдоль плоскости салазок и разворота вокруг вертикальной оси, а державка с инструментальным вращающимся роликом установлена на малом вертикальном плече стойки с внешней стороны с возможностью позиционирования положения державки и ее дискретного поворота по сектору на угол в диапазоне не менее 90°. Устройство обеспечивает получение специфического микрорельефа и структуры упрочненного поверхностного слоя направляющих станка с улучшенными динамическими характеристиками для работы узла в режиме граничного трения. 3 ил.
