SU 1780950 A1, 15.12.1992. SU 1780951 A1, 15.12.1992. SU 1779495 A1, 07.12.1992. US 5091622 A, 25.02.1992. US 4963710 A, 16.12.1990.
Имя заявителя:
Закрытое акционерное общество "Барнаульский патронный завод" (RU)
Изобретатели:
Ромакер Александр Иосифович (RU) Исаев Олег Борисович (RU)
Патентообладатели:
Закрытое акционерное общество "Барнаульский патронный завод" (RU)
Реферат

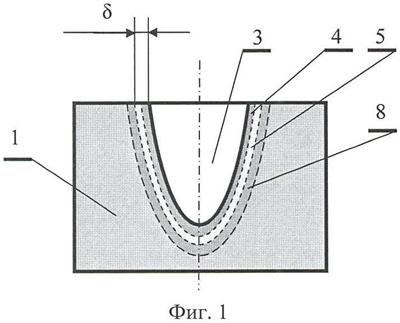

Изобретение относится к области электроэрозионной обработки и может быть использовано при изготовлении инструмента, включая штампы, пуансоны, оснастку. В способе предварительной механической обработки поверхности получают форму изделия, после чего его подвергают закалке и электроэрозионной обработкой электродом с образованием на поверхности слоя с измененной структурой металла. При этом после предварительного образования формы изделия механической обработкой в заготовке детали оставляют припуск «» на электроэрозионные обработки и полировку, затем при помощи черновой электроэрозионной обработки снимают слой металла, равный 50-70% предусмотренного припуска с образованием слоя металла с измененной структурой, затем поверхность изделия подвергают чистовой электроэрозионной обработке путем выглаживания со снятием поверхностного слоя металла с измененной структурой глубиной в 25-30,0% предусмотренного припуска, оставляют на поверхности изделия 45-65% толщины слоя металла с измененной структурой, после чего поверхность изделия подвергают полировке. Изобретение позволяет изготавливать точные и износостойкие детали с достаточно сложной геометрией обрабатываемых поверхностей. 7 ил., 1 пр.
Поиск патентов
Получить полное описание патента
