| СПОСОБ ЭЛЕКТРОЭРОЗИОННО - ХИМИЧЕСКОЙ ДОВОДКИ ЗУБЧАТЫХ КОЛЕС |  |
Номер публикации патента: 2183150 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B23H005/02 | | Аналоги изобретения: | E.V.SMOLENZEV et al. "Improving quality of a linkage of cogwheels/TWW-97, 1997, p.135-140. SU 342747, 19.07.1972. SU 585032, 23.12.1977. |
| Имя заявителя: | Воронежский государственный технический университет | | Изобретатели: | Смоленцев Е.В. | | Патентообладатели: | Воронежский государственный технический университет |
Реферат | |

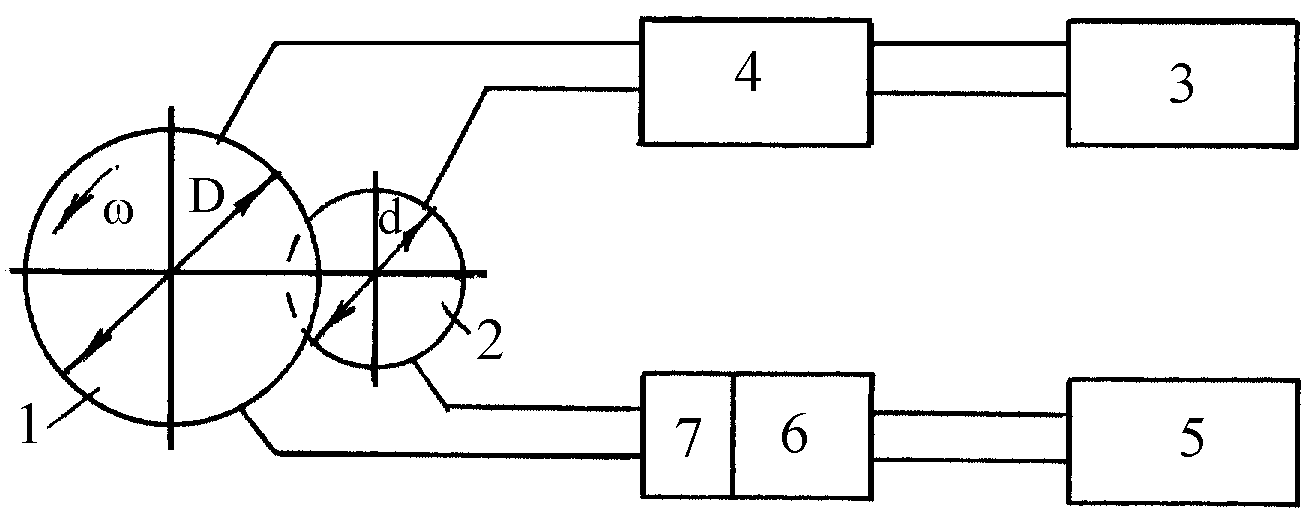

Изобретение относится к области машиностроения и может быть применено при доводке зубчатых колес. Обработку осуществляют в два этапа. Сначала одновременно обрабатывают колеса от обоих генераторов до получения нулевого градиента тока с использованием в качестве анода колеса большего диаметра. Оставляют подключенным к положительному полюсу электрохимического генератора колесо меньшего диаметра и ведут обработку до удаления лунок, образовавшихся после электроэрозионной обработки. Переключают полярность и обрабатывают колесо большего диаметра инструментом в виде колеса меньшего диаметра до удаления лунок с контактных поверхностей зубьев. Количество электричества от электрохимического генератора увеличивают пропорционально соотношениям диаметров зубчатых колес. Способ позволяет повысить кинематическую точность колес и степень контакта зубьев до 95-100%. 1 ил.
|
