Справочник инструментальщика. / Под ред. Ординарцева И.А. - Л.: Машиностроение, 1987, с.425, рис.11,5. SU 149017 А, 22.06.1962. RU 2093322 C1, 20.10.1997. RU 2185938 C1, 09.02.2000. RU 2380204 C1, 27.01.2010. US 7241088 A, 10.07.2007.
Имя заявителя:
Корюкина Нина Алексеевна (RU)
Изобретатели:
Корюкина Нина Алексеевна (RU)
Патентообладатели:
Корюкина Нина Алексеевна (RU)
Реферат

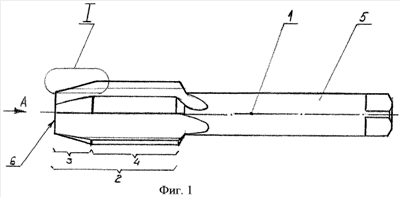

Метчик имеет продольную ось и включает рабочую часть, состоящую из режущей и калибрующей частей, и хвостовик, расположенный противоположно рабочему торцу метчика, на режущей и калибрующей частях режущие лезвия расположены на перьях, разделенных прямыми или винтовыми стружечными канавками, причем режущие кромки зубьев лезвия каждого пера, предназначенные для вырезания впадины резьбы на обрабатываемой детали, на длине режущей части расположены на заборном конусе, ось которого совпадает с продольной осью метчика, а вершина расположена перед его рабочим торцом. При этом каждый зуб режущей части имеет две вершины, ближнюю, расположенную вдоль продольной оси ближе к рабочему торцу, и дальнюю, расположенную вдоль продольной оси дальше от рабочего торца. Для повышения стойкости за счет выравнивания углов на ближней и дальней вершинах на дальней вершине зубьев режущей части выполнена фаска, расположенная параллельно продольной оси метчика или под углом к ней, вершина которого расположена со стороны хвостовика. 3 ил.
