RU 2138373 C1, 13.07.1998. RU 2202450 C2, 20.04.2003. RU 2327550 C2, 27.12.2004. US 5562371 A, 08.10.1996.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Алтайский государственный технический университет им. И.И. Ползунова" (АлтГТУ) (RU)
Изобретатели:
Марков Андрей Михайлович (RU) Лебедев Павел Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Алтайский государственный технический университет им. И.И. Ползунова" (АлтГТУ) (RU)
Реферат

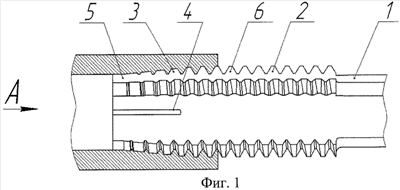

Метчик содержит хвостовик, калибрующую часть и режущую часть в виде заборного конуса, в которой со стороны торца метчика выполнены две перпендикулярные щелевидные прорези глубиной, равной 0,3-0,6 длины режущей части. Для расширения технологических возможностей, повышения стойкости и улучшения качества обработанной резьбы на режущей части со стороны заборного конуса выполнен опорный участок цилиндрической формы со стружечными канавками, длина которого равна 0,1-0,2 длины заборного конуса, а диаметр равен меньшему диаметру заборного конуса. При этом длина режущей части выполнена равной общей длине опорного участка и заборного конуса, а прорези выполнены шириной, равной 0,6-1 мм, меньшее значение которой соответствует метчикам малого диаметра. 2 ил.
